电缆故障测试仪远端短路环法

1. 远端短路环法应用范围

在电缆存在分支线时，用正常测试法，脉冲电流波形分析起来较困难，使用远端短路环法就比较方便；在对正常的无分支电缆测试波形的分析判断无把握时，也可使用该方法，以获得可靠的故障测距结果。

2. 远端短路环法原理

下面以直闪法测试的远端短路环法来说明。

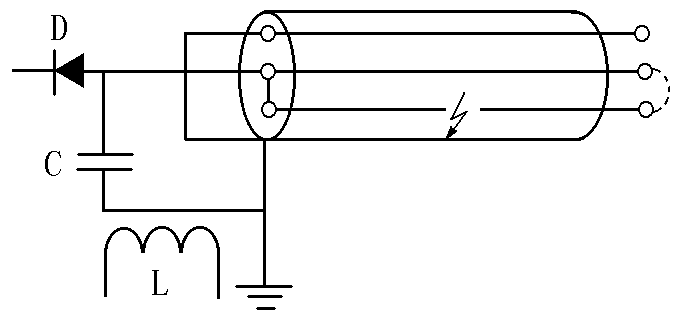

图4.20  直闪远端短路环法测试接线

如图4.20所示，远端短路环法测试接线与正常的直闪法测试接线的特别之处，是在测量端把故障线芯与一良好线芯连接在一起。

首先在远端故障线芯与相应的良好线芯不连接的条件下，进行测试，得到如图4.21.a所示的脉冲电流波形，使用仪器的记忆功能，把它储存起来。它与普通的波形基本类似，故障点放电产生的脉冲除在故障点与测量端来回反射之外，还有一部分通过测量端短接线透射进入了健全导体，并运动到远端反射回来。由于测量端几乎被电容所短路，故障线芯上的行波对良好线芯的透射很小，可忽略不计。

在得到图4.21.a的波形后，在远端把故障线芯与良好线芯连起来（这样，故障线芯与良好线芯之间形成了一个环，远端短路环法的命名就由此而来）后，进行测试，得到如4.21.b所示波形。向电缆远端传播的故障点

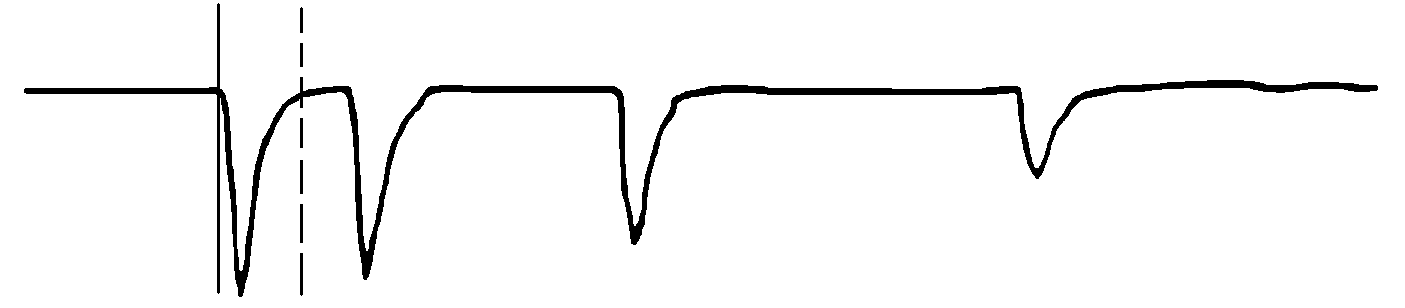

(a) 远端故障线芯与良好线芯不连接的波形

(b) 远端有短接线的波形

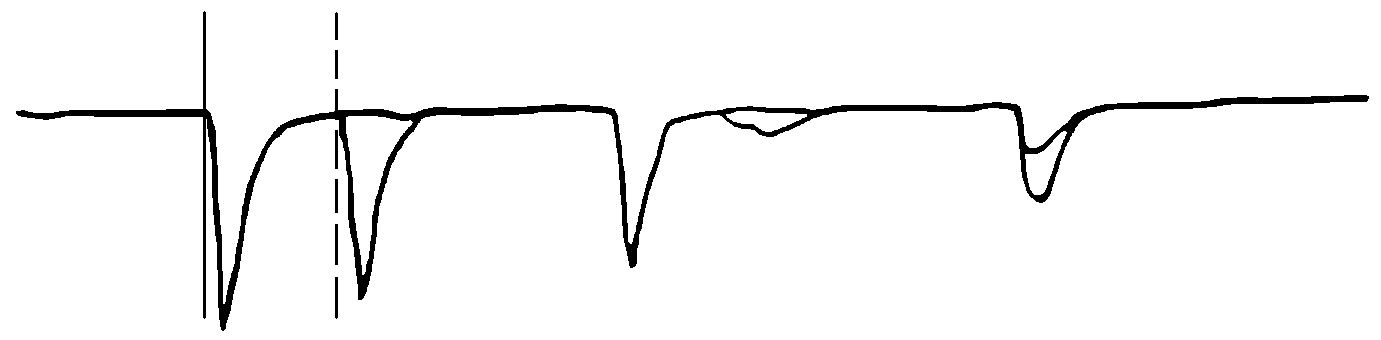

(c）二波形比较

图4.21  远端短路法测试波形

击穿放电脉冲，将越过短接线，沿良好线芯回到测量端。因此，如图4.21.c所示，把远端不短接与短接的波形加以比较，后者波形上多出了沿良好线芯传过来的故障点放电脉冲。

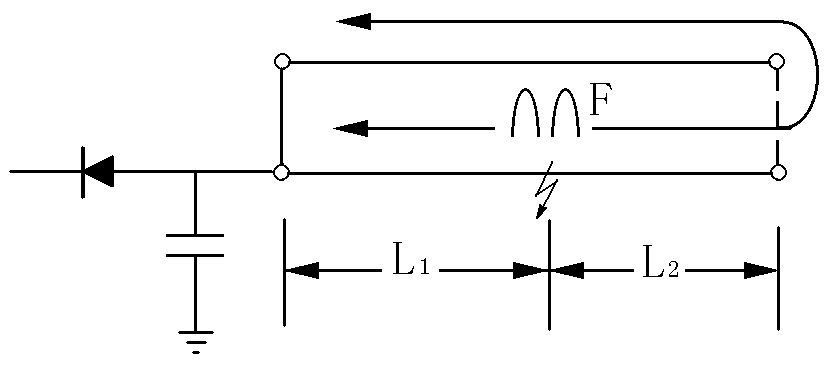

图4.22  故障点放电脉冲传播路径

由图4.22，从故障点沿故障线芯直接传播过来的放电脉冲走过的路程为L1，即故障点到测量端的距离，而由良好线芯传过来的放电脉冲走过路程为L2＋(L1＋L2)，其中L2为故障点到远端的距离。两个不同路径传播过来的脉冲到达时间差为：

其中V为脉冲传播速度。

因此，两波形开始出现差异处的时间，对应电流行波在故障点与远端来回运动一次的时间，可用来确定故障点距离。

冲闪法测试的远端短路环法原理类似直闪法，图4.23给出了测试波形，由于两次测试的故障点放电延时不一定一致，波形比较时，应以故障点放电脉冲为准把两个波形对齐，并以此作为起点（图上实线代表），找出两波形上有明显差异的点（图上虚线代表），来确定故障点位置。

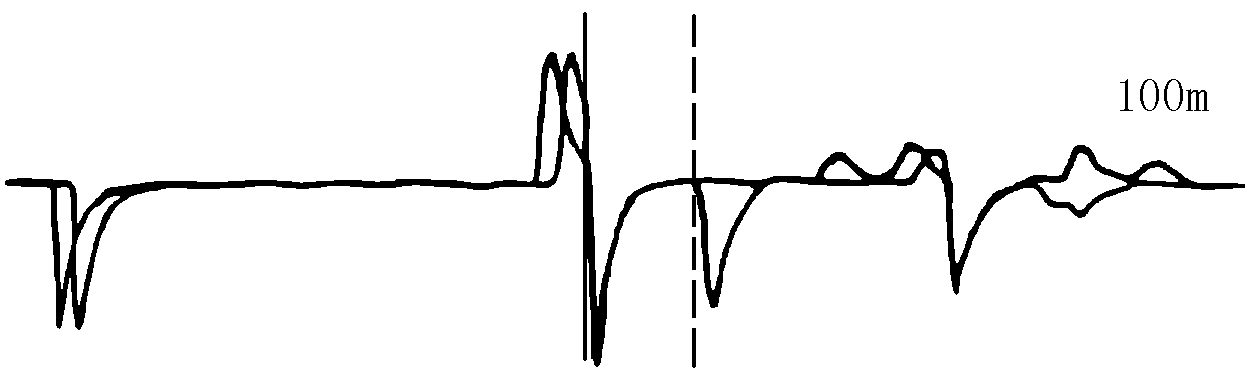

图4.23  冲闪法测试远端短路环法波形

注意，为安全起见，在把远端故障线芯与良好线芯短接之前，一定确保电缆线芯已充分放电，在测量端挂上地线，并保持联络。
