远端短路环法用于测量电缆分支线上的故障
如图4.24所示具有分支的T接电缆线路,假定TC段上有闪络性故障,下面介绍用直闪远端短路环法识别故障点的步骤。
首先不加远端短路环,测得脉冲电流波形如图4.25.a所示,由于故障点在分支点后,行波在分支点的反射,使得波形较复杂,不容易识别故障距离。

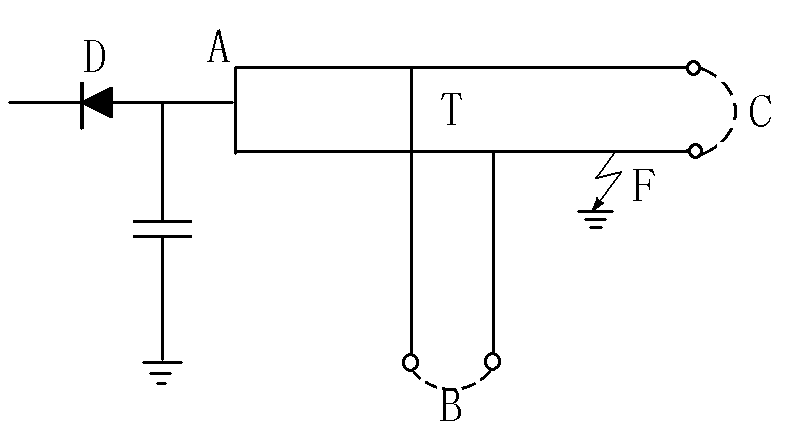

图4.24 T接电缆
在B端加短路环,测得一波形如图4.25.b所示,故障点放电脉冲到达分支点后,一部分越过分支点沿故障线芯运动到测量端,传播路径为F一T一A;另一部分沿分支线运动到B端后,越过短路环,沿良好线芯传到测量端,传播路径为F一T一B一T一A。沿健全导体传播的放电脉冲到达测量端后,使脉冲电流波形与图4.25.a对应的无B端短路环的波形出现不同,出现差异的时间延迟对应于波形在分支线与B端之间往返一次的时间。因此,在无故障点的分支远端加短路环测得的距离应为该分支线的长度。
在C端加短路环,测得的波形如图4.25.C所示,故障点放电脉冲传播路径分别为F一T一A与F一C一T一A,后者为沿良好线芯传来脉冲的传播路径,它出现的时间延迟对应行波在故障点到C端往返一趟的距离。因此,在带有故障点的分支线上加短路环,测得的距离为故障点到该分支远端的距离。
当故障点在分支线TA上时,可用普通的直闪或冲闪法测试,得到的脉冲电流波形与普通电缆上测试波形基本类似,可直接识别故障点距离,这时B或C端加短路环测出的距离应分别为分支线TB或TC的距离加上故障点到T接点距离。

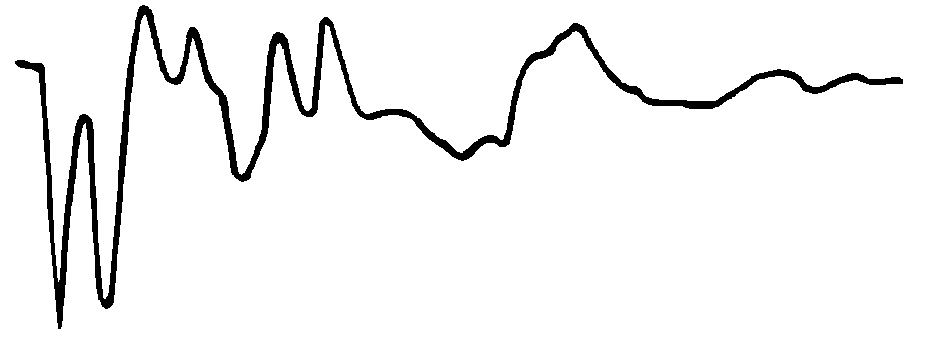

(a) 无远端短路环波形

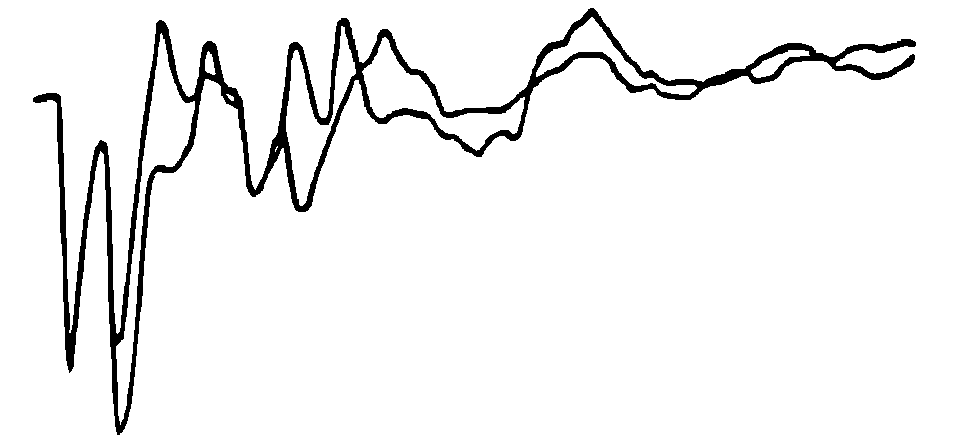

(b) B端加短路环波形

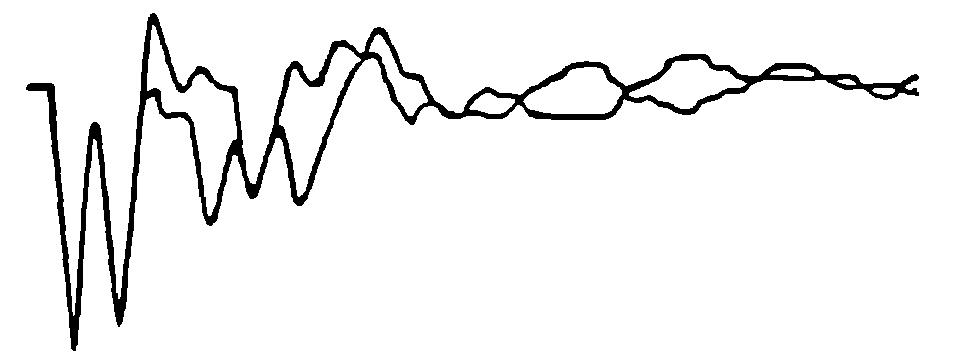

(C) C端加短路环法波形
图4.25 分支线上远端短路环法波形
