测试波形分析与定标
冲闪测试时故障点二次击穿放电波形
对于个别阻值较高的高阻故障，不是一下子故障点击穿闪络放电，而是冲击电压越过故障点，先传到终端，再从终端返回过程中、电压叠加，然后故障点才闪络放电，此后在测试端和故障点之间来回反射，显示故障点二次击穿放电波形。冲闪法电流取样测试时，故障点二次击穿放电波形如图6.6所示：

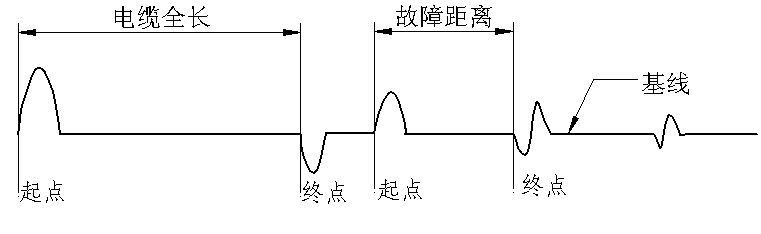

图6.6 故障点二次击穿测试波形
波形特点：二次击穿波形特点为发射脉冲为正脉冲波形，一次反射为负脉冲波形，并且二次波形间距离为电缆全长（同故障点不放电波形）。从第三个波形开始，测试波形与冲闪测试标准波形一致，其间距代表故障距离。
定光标方法：二次击穿波形同时具有故障点不放电波形及正常放电波形特点。定光标时，先定前面二波形，看是否与电缆全长一致，然后再观察后面几个反射波形，看是否具有前面讲的冲闪波形特点（正脉冲前沿有负反冲，且各反射波形间距一致）。若具有二次击穿波形特点，则按后面具有故障点闪络击穿特点的二波形分别定光标起点、终点，就可确定故障点距离。
实际测试时须注意，由于故障性质及测试条件不同，二次击穿波形也变化较大，有时第二个波形（终端不放电反射波形）与第三个波形间距较大（延时击穿时间较长），有时间距小，甚至合二为一（延时较小）。定光标时，不管前面几个波形多么复杂，只要后面有正常放电波形，就按后面波形定光标起点、终点，确定故障距离。
对于故障点二次击穿波形，测试时可以加大球间隙，增加电容容量，提高冲击电压，一般就可以测出正常闪络放电波形。
