测试波形分析与定标
冲闪测试时近端故障测试波形
若故障点距测试端很近（15－20米以下），冲闪测试时，测试波形如图6.7所示

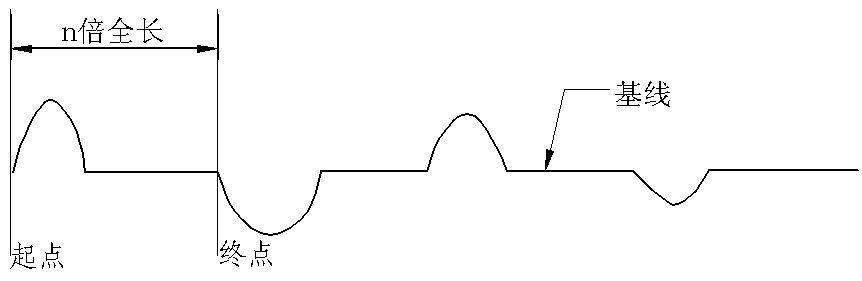

图6.7 近端故障冲闪测试波形
波形特点：近端故障用闪络法测试时，其波形特点为；测试波形为正负交替的余弦大振荡波形，并且二波形间距离大于电缆全长，为电缆全长数倍。
遇到近端反射波形时，说明故障点离测试端不远。要精确测试，有以下几种方法：一是到另一端测试；二是用标准长度电缆（如50米或100米）与被测电缆相连接测试，在测试距离后，测试距离减去所加电缆长度，即为故障点至测试端距离；三是用好相与故障相在远端相接，将测试信号加在好相进行测试。
总之，对各种电缆故障测试过程中，正确地分析波形，是快速完成粗测定点的关键。不论故障波形多么复杂，归纳起来，不外乎上面讲到的各种测试波形的变形。详细波形分析方法可参阅我所辅导资料《电力电缆故障测试技术与测试实例波形分析》一书。
