电力电缆知识简述

1．电力电缆的基础概述

电力电缆供电以其安全、可靠、有利于美化城市与厂矿布局等优点，获得了越来越广泛的应用。

电力电缆（以下简称电缆）多埋于地下，一旦发生故障，寻找起来十分困难，往往要花费数小时，甚至几天的时间，不仅浪费了大量的人力、物力，而且会造成难以估量的停电损失。如何准确、迅速、经济地查寻电缆故障便成了供电部门日益关注的问题。

电缆故障情况及埋设环境比较复杂，变化多，测试人员应熟悉电缆的埋设走向与环境，确切地判断出电缆故障性质，选择合适的仪器与测量方法，按照一定的程序工作，才能顺利地测出电缆故障点。

电缆故障探测有其固有的特点，现场测试人员曾形象地说探测电缆故障点“七分靠仪器,三分靠人”，说明单纯地靠购买先进仪器是不能解决问题的。要重视操作人员的培训工作，生产单位和使用部门要经常交流信息、积累经验，加强电缆故障探测技术的研讨，以促进我国电缆故障探测技术整体水平的提高。

2．电力电缆的基本结构

电力电缆主要与线芯（导体）、绝缘层和护层（套）三部分组成，不同的部分材质不同，发挥着不同的作用。

线芯是传导电流的通路。常用的电缆线芯材料是铜或铝。它们具有较高的导电性能和较小的线路损耗。

绝缘层可以隔绝导体上高电场对外界的作用，常见的绝缘材料有：油浸纸（Paper）、橡胶（Rubber）、聚氯乙烯(PVC)、聚乙烯（PE）、交联聚乙烯（XLPE）等。

护层又称为护套，用于保护电缆线芯和绝缘层，是线芯、绝缘层免受外界损伤、受潮、渗透、腐蚀等作用。一般有金属护层（铠装）与绝缘层两部分组成。

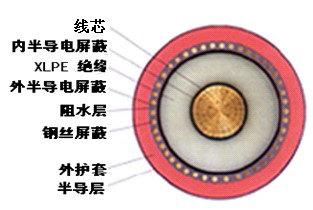

① 单芯电缆的基本结构

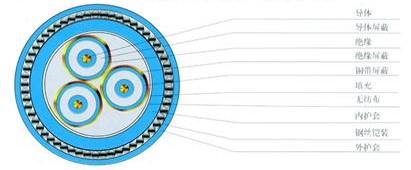

② 三芯电缆的基本结构
