目前在电缆故障检测中经常应用的检测设备有哪些?

时间:2022-08-16 11:00:49 来源:本站 点击:1037次

       电缆故障检测中经常应用的检测设备

       电力设施在我们国家的经济建设中有着举足轻重的地位,随着我们国家各行各业在电力电缆应用范围越来越广泛,各种类型的电缆故障率也在不断上升,而且故障类型也越来越多。因此对电缆故障检测仪设备的要求也越来越高。那么在日常电缆故障抢修工作中,经常应用的电缆故障检测设备有那些?

       当发现地埋性质或者架空性质的电缆送不上电或者是送电后就跳闸的现象,就基本判定电缆发生故障了,接下来就需要电工进行故障类型判别及排障修复工作,一般情况下电缆故障检测需要通过以下几部进行。

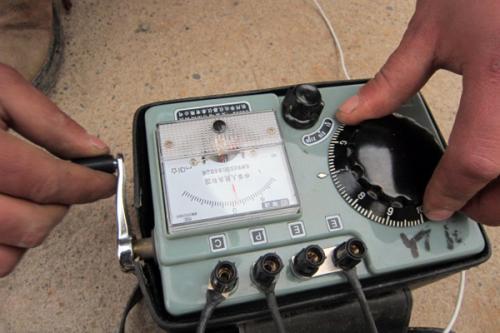

一、摇表(兆欧表)测量电缆绝缘阻值:

       测量绝缘电阻时,使用兆欧表(1千伏以下的电缆,用1000伏的兆欧表;1千伏以上的电缆,用2500伏的兆欧表)来测量电缆线芯之间和线芯对地的绝缘电阻;进行“导通试验”时,将电缆的末端三相短接,用万用表在电缆的首端测量芯线之间的电阻。首先使用兆欧表测量故障电缆的各项间绝缘阻值,再测量故障电缆各项对地绝缘阻值就能判断出该电缆是其中的某一项发生异常,确定出该电缆的故障项。


二、使用电缆故障测试仪测量故障距离

       当发生故障的电缆的故障项被确定以后,此时就需要使用电缆故障测试仪测试出故障电缆的始端至故障点的大致距离,此项工作是为了我们后面对故障电缆的精确定位给出参考,首先使用电缆故障测试的测试夹子(红色夹子端)接故障电缆的故障项,黑色夹子连接故障电缆的任意项,使用低压脉冲法给故障电缆施加电磁脉冲信号,磁脉冲信号在故障电缆传输的过程中根据电缆绝缘阻值的变化向电缆故障测试仪反射回一个波形,通过反射波形就大致可以判断出电缆故障的故障类型,这时通过波形卡位就可以计算出故障电缆的始端至电缆故障点的大致距离。

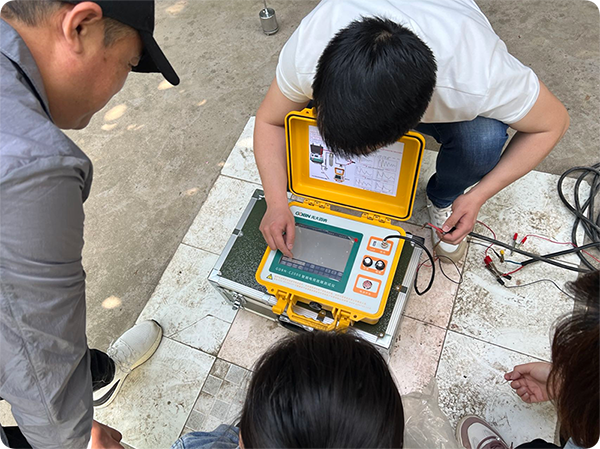

使用电缆故障测试仪进行故障测距

使用电缆故障测试仪进行故障测距

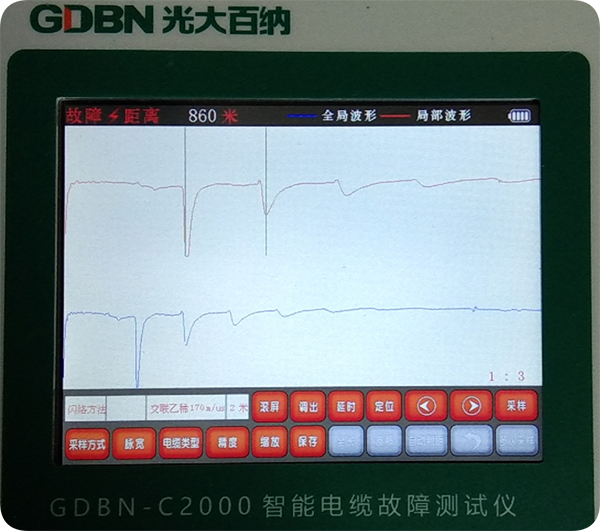

电缆故障测试仪计算出故障点的距离

电缆故障测试仪计算出故障点的距离

三、查找电缆路径

       发生故障的电缆的故障项被确定,使用电缆故障测试仪检测出故障电缆的大致距离以后,对于地埋电缆因为建设敷设的时间或者因为敷设人员的流动等因素,很多故障电缆的埋向及埋深无法获取到准确真实的数据,对于已知故障电缆敷设图纸资料不齐全或电缆路径埋向不明的,可通过音频感应探测法和脉冲磁场法,找出故障电缆的敷设路径和埋没深度,以便进行定点精测。

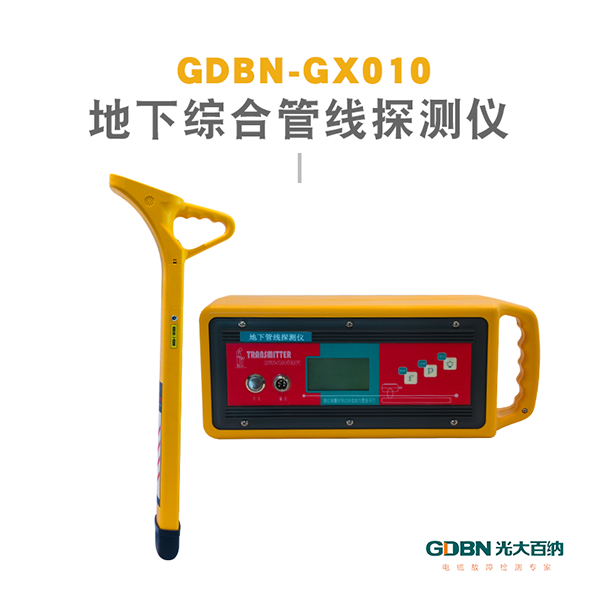

电缆故障路径查找设备

电缆故障路径查找设备

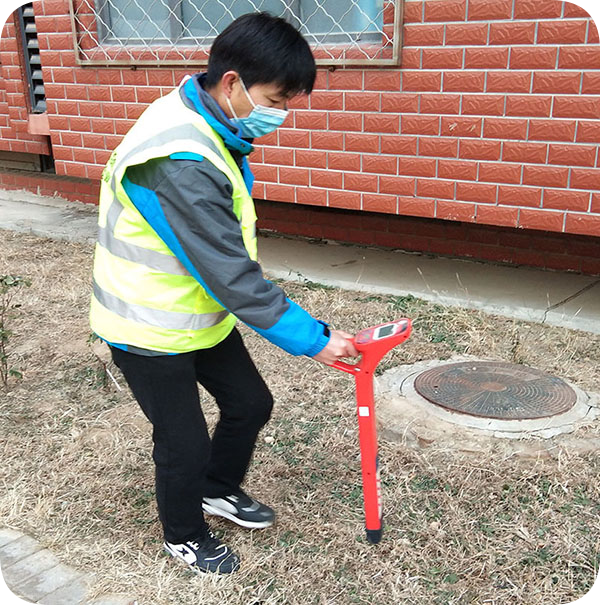

电缆路径查找

电缆路径查找

四、故障电缆直流高压冲闪

当我们使用电缆路径查找设备按照电缆的路径及电缆故障测试仪测算出的故障距离,沿电缆路径到达故障电缆的大致位置之后,此时就需要使用高压信号发生器对故障电缆的故障相施加高压闪络信号,使得故障电缆的故障点暴露放电,当高压发生器对故障电缆进行直流高压冲击,使故障点击穿放电,放电产生的机械振动传到地面,之后就可以利用高压冲击放电瞬间的强大电磁场信号和地表振动。

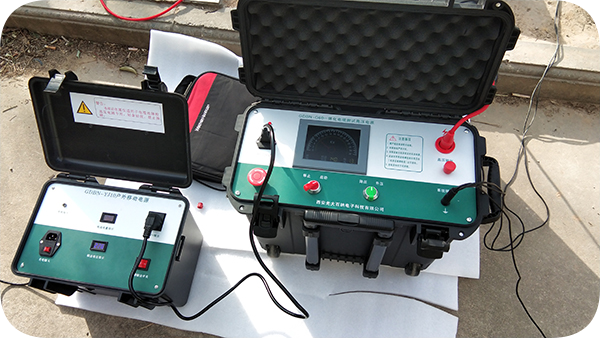

电缆故障检测高压信号发生器


电缆故障检测高压信号发生器

五、电缆故障点精确定位

当对故障电缆施加高压直流冲击后,故障电缆的故障点击穿放电以后,电缆故障定点仪就可以利用放电脉冲磁场作为同步信号,对声音进行数字化采样,将声音波形显示出来,波形可以持续保持,避免了声音转瞬即逝的缺点,而且故障点放电波形和噪声有明显的区别,更重要的是多次放电的声音波形均非常相似,当观察到多次放电的声音波形相同时,可以明确判断已经采集到了放电声音。当我们用电缆故障定点仪的探头探测到的故障点放电声音最大,放电波形也最大的时候,就可以判定当前位置为故障点的位置。

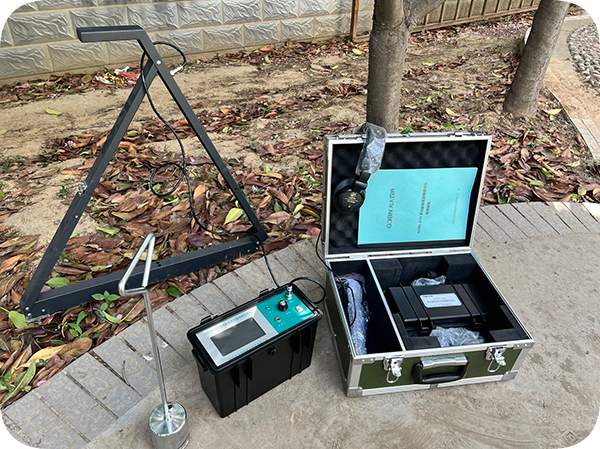

电缆故障精确定点仪

电缆故障精确定点仪


   通过以上五步就可以完成对故障电缆的精确定位,此时按照定点仪设定的位置进行开挖后,找到电缆故障点就行修复即可恢复供电。
