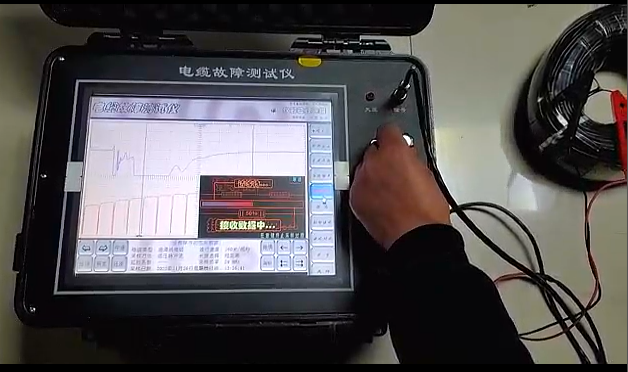

下面给你一套最直观、现场直接对照用的电缆故障波形示意图 + 判读要点，不用专业软件，看图就能学。

一、低压脉冲法波形（最基础）

1. 短路 / 低阻故障波形

     ┌───┐      │   │ ──────┘   └───────────────┬───┬───                          │   │                          └───┘ 发射脉冲(正)      故障点反射(负)   末端反射

• 特征：发射向上，故障反射向下

• 判读：第一个负脉冲就是故障点

• 光标：起点→发射上升沿；终点→反射下降沿

2. 开路 / 断线故障波形

     ┌───┐       ┌───┐      │   │       │   │ ──────┘   └───────┘   ┘──────── 发射脉冲(正)  故障点反射(正) 末端反射

• 特征：发射向上，故障反射也向上

• 判读：第一个正反射就是故障点

3. 电缆完好（无故障）波形

     ┌───┐                       ┌───┐      │   │                       │   │ ──────┘   └───────────────────────┘   ┘ 发射脉冲                  末端反射（全长）

中间无明显反射，只有末端一个反射

二、冲闪法（高压闪络）高阻故障波形

典型高阻故障波形：

     ┌───┐      │   │──┐ ──────┘   ┘  │             ┌───┐             └─────────────┘   ┘ 发射波    故障反射（带小下凹） 末端反射

• 核心特征：反射脉冲前面带一个小下凹（负反冲）

• 判读口诀：看到小坑，坑的位置就是故障点

• 光标：卡在小下凹下降沿与基线交点

三、二次脉冲法（最清晰、新手专用）

同时显示两根波形：

1. 完好相波形：一条平滑线，只在末端有反射

2. 故障相击穿波形：在故障点位置突然 “掉下去” 一个负峰




完好相：  ────────────────────────┬──                                末端反射 故障相：  ────────┬───────────────┬──               故障负峰        末端反射

判读：两根波形最早分开的位置 = 故障点 简单粗暴：哪里分叉，哪里就是故障

四、快速识别表（现场直接对照）

表格

五、最简单记法（3 句话）

1. 低压脉冲：上对开、下对短

2. 冲闪高阻：带小坑，坑是故障点

3. 二次脉冲：看分叉，分叉处定位
