水泥路面用跨步电压法检测电缆故障，核心是高压信号注入 + 路面导电增强 + A 字架 / 探针测电位差 + 十字 / 等电位精确定位，可在不破坏路面前提下，将故障点锁定在1 米内。
一、核心原理
向故障电缆金属护层 / 线芯注入高压脉冲 / 直流电流，故障点电流泄入大地，在地面形成漏斗状电位梯度；用两根探针（A 字架）测地面电位差，故障点正上方电位差为零，两侧极性相反、幅值最大，据此定位。
二、必备设备
高压信号发生器：输出直流 / 脉冲高压（1–15 kV），注入故障相与大地之间。
跨步电压定点仪（A 字架）：含两根探针、电位差计 / 毫伏表、信号接收机。
辅助工具：洒水壶、导电液、绝缘杆、接地极、卷尺、电缆路径仪。
三、水泥路面关键预处理（解决不导电问题）
水泥路面干燥、绝缘，信号极弱，必须先增强路面导电性：
大面积洒水：沿电缆路径洒水，形成连续水膜，让电流可在路面传导。
局部导电增强：故障疑似区洒盐水 / 导电液，或铺湿毛巾 / 导电布，提升探针接触导电性。
探针处理：探针尖端磨尖，用力按压路面，或在探针下垫湿海绵 / 导电胶，降低接触电阻。
旁路测量：路面无法导电时，将探针移至路边泥土 / 绿化带，再用十字定位法交叉定位。
四、标准操作步骤（水泥路面专用）
1. 前期准备
用电缆路径仪确认电缆走向并标记，明确故障区间。
信号发生器负极可靠接地，正极接故障相金属护层 / 线芯，加压至故障点稳定泄流（如 2–5 kV）。
路面洒水 / 导电处理，确保探针间有连续导电通路。
2. 粗测（找故障区间）

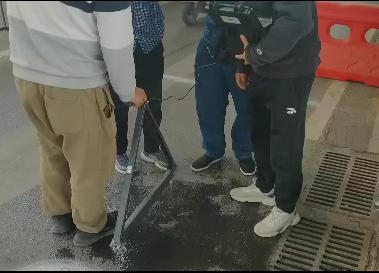

A 字架两探针沿电缆走向，间距0.5–1 米，垂直于电缆方向放置。
沿电缆路径缓慢移动，观察电位差：靠近故障点时，电位差快速增大；过故障点后，指针反偏、幅值再达最大。
记录电位差最大点与反偏点，锁定故障区间（通常 5–10 米）。
3. 精确定位（十字定位法，水泥路面核心）
纵向定位（沿电缆走向）
在故障区间内，将 A 字架沿电缆走向移动，找到电位差为零的点（故障点正上方）。
零电位点两侧，电位差极性相反、幅值最大，标记该零位点为纵向中心。
横向定位（垂直电缆走向）
在纵向零位点，将 A 字架旋转 90°，垂直于电缆走向放置，左右移动找零电位点。
纵向零位线与横向零位线的交叉点，即为故障点正上方（误差≤1 米）。
等电位交叉法（路面不平整 / 干扰大时）
以疑似点为中心，在4 个方向各找一对等电位点，画垂直平分线，交点即故障点。
4. 验证与确认
交叉定位后，前后左右移动探针，确认零电位点稳定、两侧极性反转、幅值对称。
多次重复定位，确保结果一致，避免地下金属管线干扰。
五、水泥路面常见问题与解决
| 问题 | 原因 | 解决方法 |
|---|---|---|
| 无信号 / 信号极弱 | 路面干燥绝缘、接触电阻大 | 大量洒水 / 盐水、探针下垫湿海绵、移至路边泥土测量 |
| 信号漂移 / 不稳定 | 路面导电不均、探针接触不良 | 重新洒水、压紧探针、清洁路面、缩短探针间距 |
| 多点零电位 / 干扰 | 地下金属管线、其他电缆、接头 | 改变注入电压极性、分段测试、避开干扰区、用等电位法交叉验证 |
| 定位偏差大 | 电缆路径不清、路面倾斜 | 先精准测路径、水平放置 A 字架、多次交叉定位取平均 |
六、安全注意事项
严格高压操作规范，设备可靠接地，测试时人员远离高压区与探针。
加压 / 断电前，先放电（等待 2–3 分钟或用放电棒），防止残余电压伤人。
水泥路面湿滑，注意防滑；探针避免接触地下管线，防止损坏与触电。
七、适用场景
直埋电缆金属性接地 / 低阻故障（对地电阻＜200Ω）、外护套破损故障。
水泥 / 柏油硬化路面、广场、小区道路等无法直接插针的场景。
