两种不同的电缆识别仪查找方法

时间：2025-08-11 15:33:48 来源：本站点击：9次

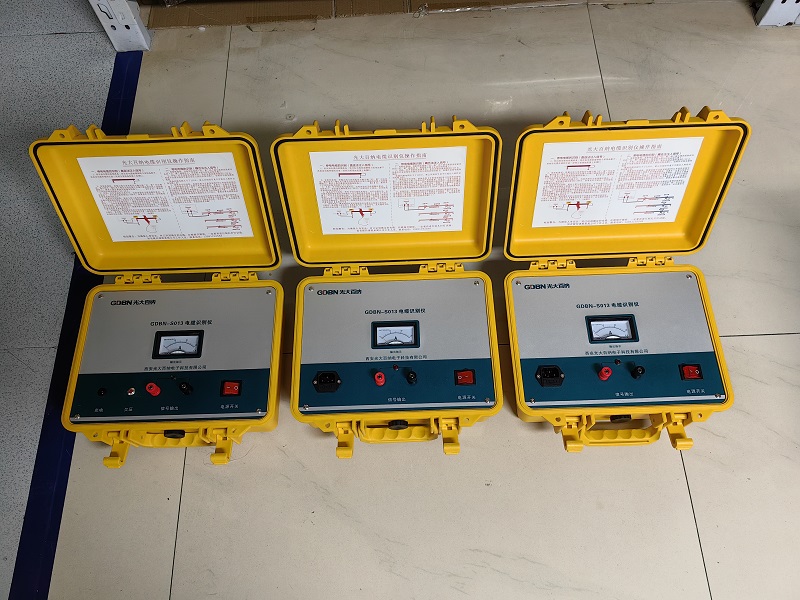

电缆识别仪一般用于从一捆电缆中识别电缆。它由信号发生器，带传感器的接收器和布线组成。它是电缆安装，迁移，维护和故障处理中的常用设备。根据使用条件，电缆标识符可以分为带电电缆标识符和不带电电缆标识符。让我们谈谈它们各自的查找使用方法。


线路在带电时，我们不能影响正常运行，在对带点电缆识别时，采用的是感应法测量，通过卡钳发射高频信号，接收机接收到信号特征后通过软硬件滤波，在进行相位识别，当接收卡钳按照电流方向卡电缆时，被识别的电缆电流表右偏，同时伴有声光指示。

而其它的电缆电流方向与被识别电缆的电流方向相反，其电流表指针左偏。没有声光指示。这就体现了被识别的目标电缆的唯一性。很容易将被识别电缆从多根电缆中区别出来，由于被识别电缆上的信号电流强度全线都是一样的，接收卡钳在电缆沿线所接收到的电磁信号强度一致，从原理上讲，识别的电缆不受被识别电缆长度的限制。

不带电电缆识别仪的查找方法基本与带电识别相通，发生器将周期性的单极性电压脉冲馈入要识别的电缆中，该电缆需要在远端接地，以保证有足够大的电流流过电缆，馈入电缆中的脉冲电流的方向可做为一明显的识别标准。

流出去的电流仅从这一根电缆通过，所有其它邻近电缆中流过的都是返回电流，但它们的极性相反，通过接收机探测流过电缆电流方向以及它的大小，它带有放大器并串联在电路中，传感器钳住被测电缆，电流流过电缆产生的磁场在传感器的线圈中感应出电压，该电压极性由电流方向和传感器线圈的方向决定，从而达到电缆的识别作用。

就目前而言，电缆识别仪在电缆故障排查及维修等方面的作用越来越大，也被越来越多的电力公司或维修人员所应用，以上关于小编对电缆识别仪的查找方法介绍，不同的方法不同的需求，希望能够对各位朋友有所帮助。
