电缆故障测试有哪些故障和判别方法

时间：2025-04-11 11:46:09 来源：本站点击：33次

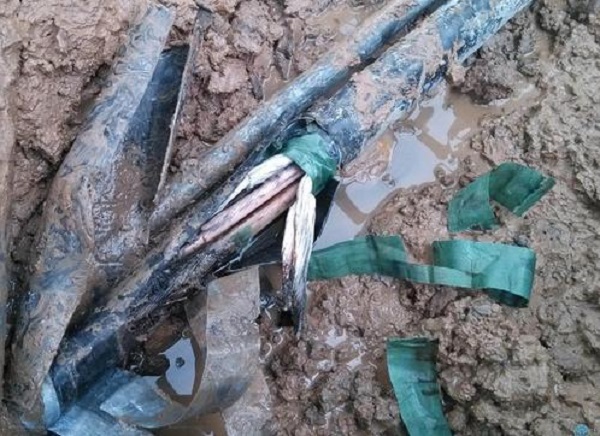

电力电缆故障主要是由于机械损伤、绝缘老化、施工质量低、过电压等都会发生故障。而常用电缆又为交联乙烯、不滴油型、油浸纸型、聚氯乙烯和未知类型等，根据电缆故障性质可分为低电阻接地或短路故障、高电阻接地或短路故障、断线故障、断线并接地故障和闪络性故障。

首先我们需要一个兆欧表来测量每相的绝缘电阻值，而且根据不同的绝缘电阻值来判断故障类型。

1、当我们测量电缆对地绝缘电阻值低于100KΩ时，为低电阻接地故障

2、当我们测量电缆对地绝缘电阻偏移正常值或者高于100KΩ时，为高压电缆故障。

3、当测量电缆对地电阻值较高或者正常时，对导体进行多次试验，检查是否有断线，若有即为断线故障。

4、当测量电缆每芯或者多个芯导体不连续，再经过多个芯对地测量后，在判断上面说的三种故障的哪种类型。

5、闪络故障基本上发生在预防性耐压试验，电缆的终端和中间的接头。有时候闪络会多次发生，但每次间隔时间几秒或者几分钟。


1．配合高压设备具有传统的冲击高压闪络法和低压脉冲法。

2．任何高阻故障均呈现简单的类似低压脉冲短路故障波形特征，极易判读。

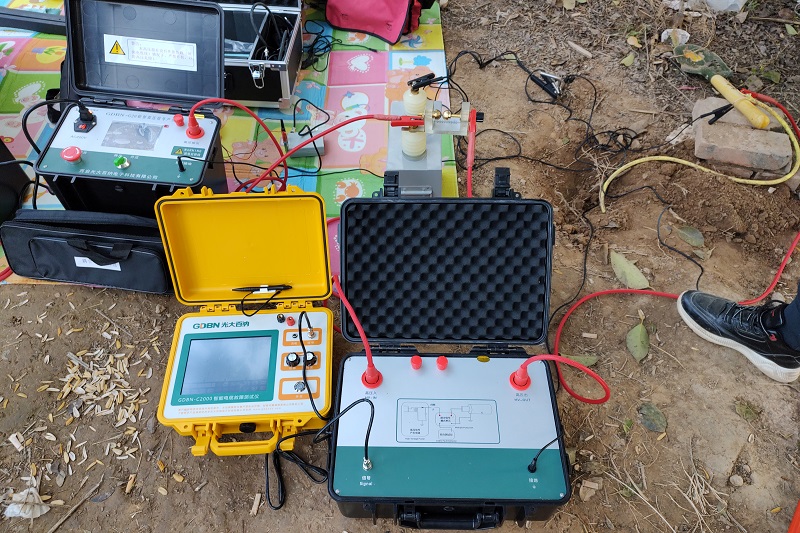

3、电缆故障测试仪通过电缆故障测距主机、定位仪、路径仪、高压信号发生器四个主要部分来找到故障点。
