电缆路径仪

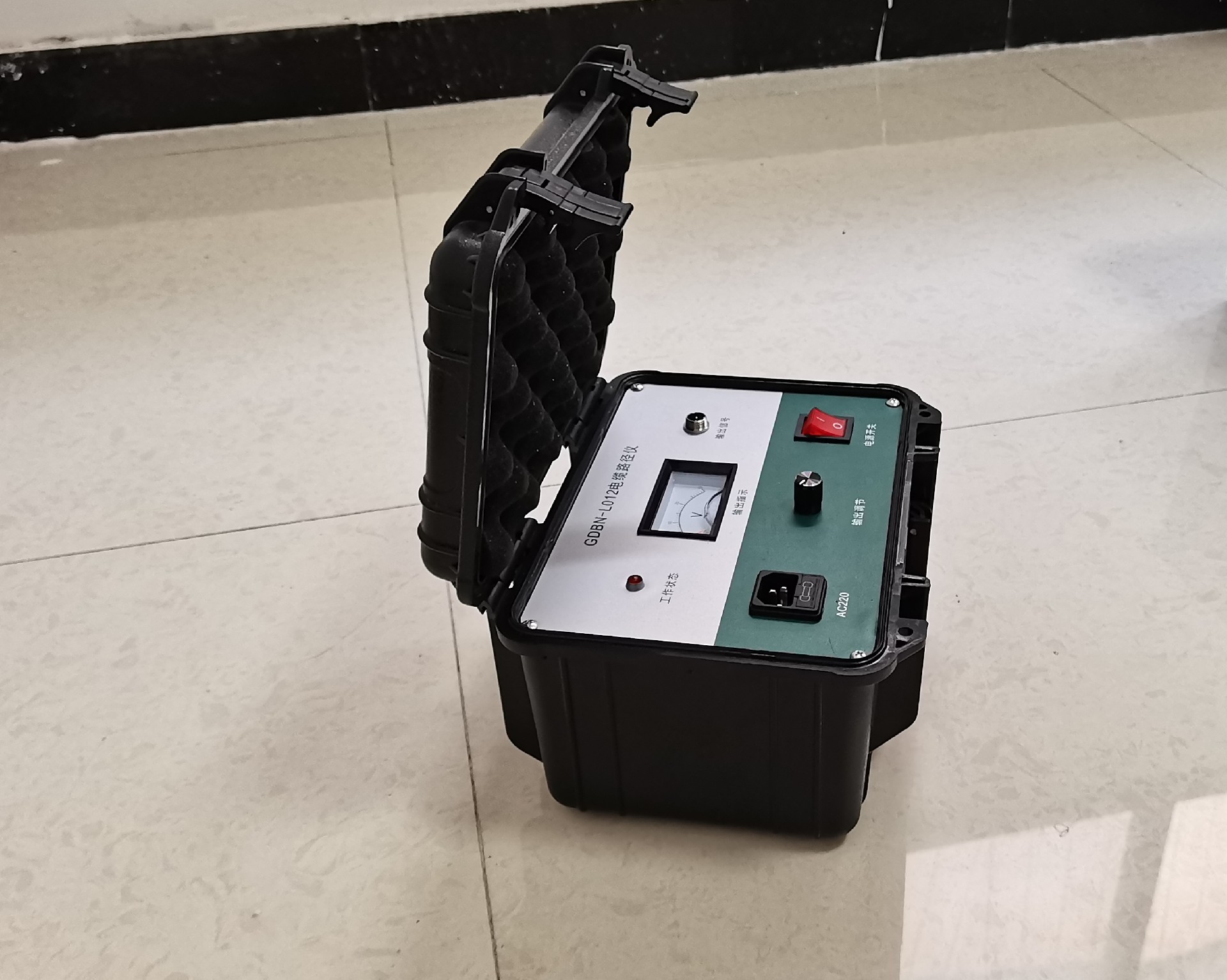

L012电缆路径仪

电缆路径仪 GDBN-L012 功能特点: 本路径信号源配合路径探测接收机能可靠地探测各类电缆的走向以及埋设深度;由于采用断续的幅度调制15KHz正弦信号。在探测埋地电缆的路径走向及埋设深度时,可有效地抑制工频干扰及电视机行频(15625Hz)的同频干扰,大大提高了现场探测效率。

在线咨询全国热线
15771703002
产品描述

电缆路径仪 GDBN-L012

一、电缆路径仪功能特点:

1、本路径信号源配合路径探测接收机能可靠地探测各类电缆的走向以及埋设深度。

2、由于采用断续的幅度调制15KHz正弦信号。在探测埋地电缆的路径走向及埋设深度时,可有效地抑制工频干扰及电视机行频(15625Hz)的同频干扰,大大提高了现场探测效率。

3、由于采用幅度调制技术,本信号源不仅适用于传统的差拍式接收机也适用于直放式倍压检波路径接收机。

4、本信号源的大功率输出信号可以使所探测的路径距离达10Km以上,完全满足国内大多数企业的各类超长度敷设的电缆。

二、电缆路径仪技术指标:

1、输出功率:Pomax ≥100W

2、工作频率:15Khz

3、工作方式:断续

4、输出阻抗:Zo=Zc (电缆特性阻率)

5、工作电源:AC 220V  ±10%

6、环境条件:温度-20 — +50摄氏度,湿度小于95%

7、外箱尺寸:520*340*200

8、重    量:2.5KG

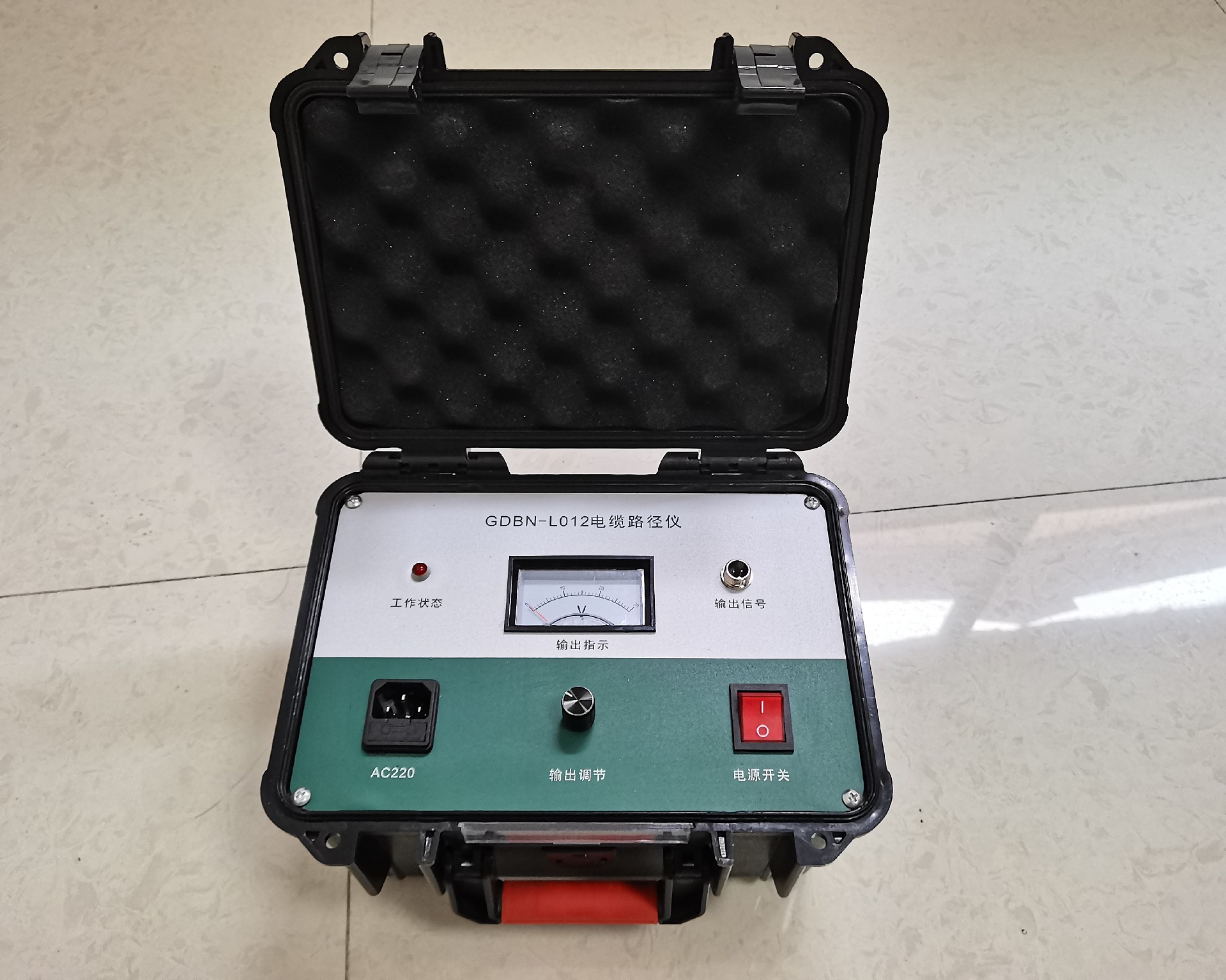

三、路径信号发生器面板示意图:

1、表头:用于指示输出功率大小。

2、输出:15Khz信号输出端,连接电缆地线或芯线。

3、输出(阻抗)调节:用于调节仪器与所接电缆阻抗匹配,使输出功率最大。

4、电源插座:AC220V交流供电。

5、电源开关:打开开关,指示灯亮!电源连接正常。

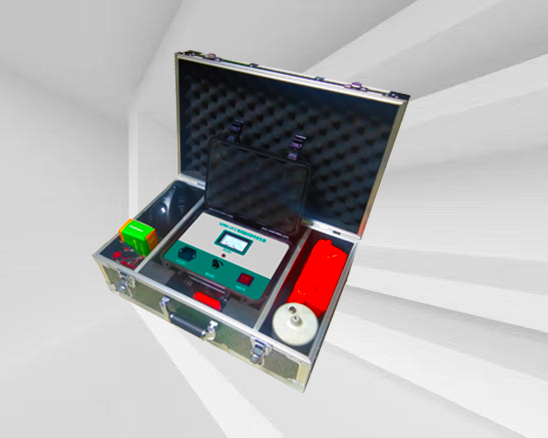

四、电缆路径仪设备配置:

路径仪主机一台、接收机一个、耳机一个、信号线一根、电源线一根、说明书一本;保修卡、装箱清单及出厂检验报告各一份。
