电缆故障测试仪

GDBN-OH01多次脉冲耦合器

GDBN-OH01电缆测试多次脉冲耦合器与GDBN-C2000电缆多次脉冲故障测距仪和高压信号发生器配合使用,用于检测各种电力电缆的高阻泄漏故障、闪络性故障、低阻接地和断路故障。GDBN-OH01为GDBN-C2000电缆多次脉冲故障测距仪提供脉冲信号耦合通路,同时实现了与高压设备的电气隔离。它采用目前国际上最先进的“多次脉冲法”技术,使电缆故障波形的判断变得简单方便。

在线咨询全国热线
15771703002
产品描述

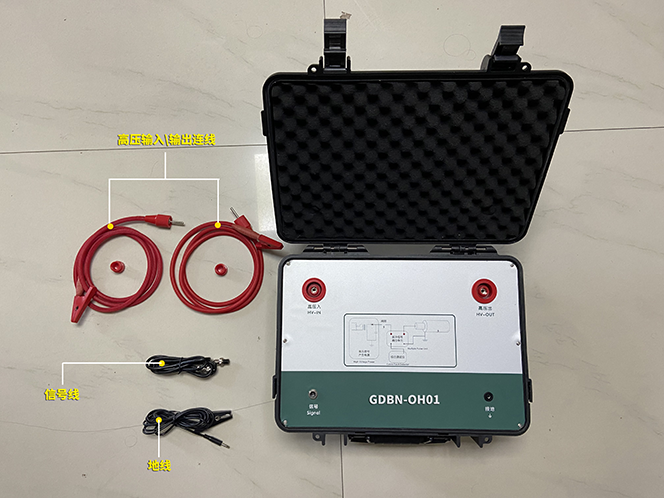

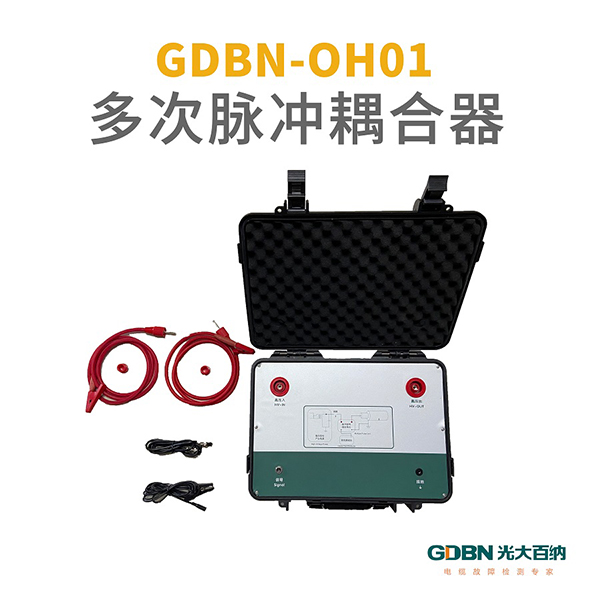

GDBN-OH01多次脉冲耦合器

多次脉冲耦合器 GDBN-OH01


耦合器产品概述

GDBN-OH01电缆测试多次脉冲耦合器与GDBN-C2000电缆多次脉冲故障测距仪和高压信号发生器配合使用,用于检测各种电力电缆的高阻泄漏故障、闪络性故障、低阻接地和断路故障。GDBN-OH01为GDBN-C2000电缆多次脉冲故障测距仪提供脉冲信号耦合通路,同时实现了与高压设备的电气隔离。它采用目前国际上最先进的“多次脉冲法”技术,使电缆故障波形的判断变得简单方便。

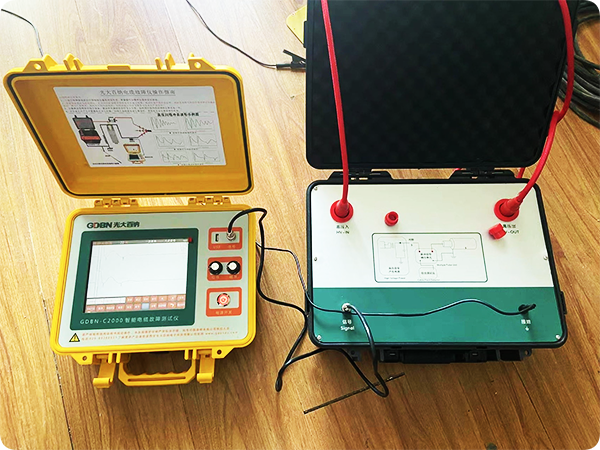

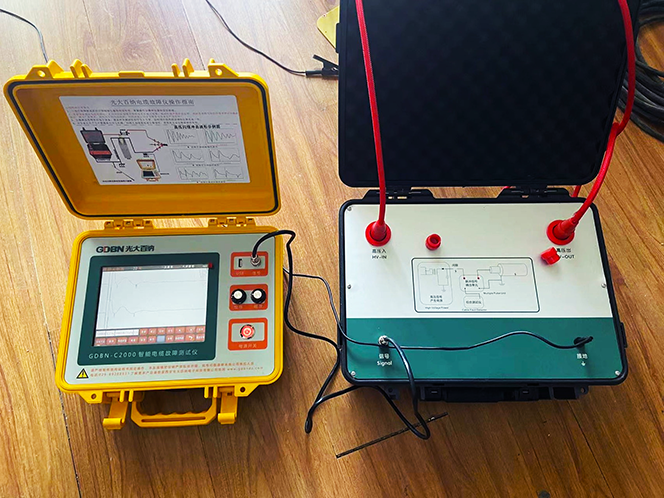

多次脉冲电缆故障测试仪及耦合单元


       多次脉冲法大大简化了电缆故障波形的识别,使复杂的高压冲击闪络波形变成了非常容易判读的故障波形,降低了对操作人员的技术要求和经验要求。可方便准确地判读波形,标定故障距离,达到快速准确测试电缆故障的目的,使故障测试成功率得以大大提高。

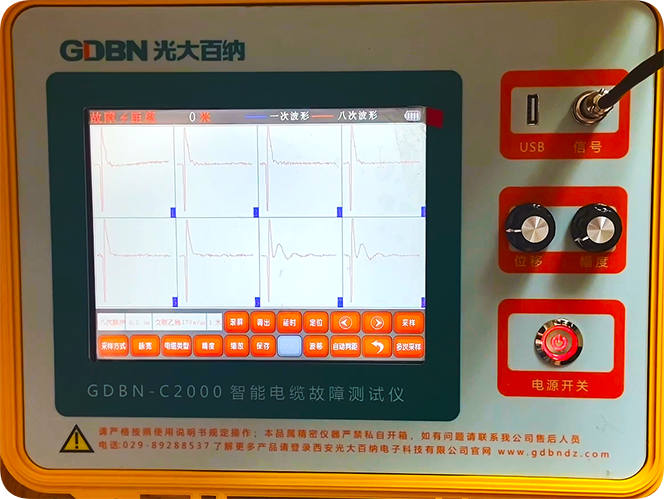

耦合器八次脉冲波形

耦合器产品特点

采用了目前国际上最先进的“多次脉冲法”技术和脉冲平衡技术,更加突出了故障点的反射波形,测试波形识别更加容易。

具有安全的高压保护措施,实现测量回路与高压冲击电源的电气隔离,保证测距仪在冲击电压环境下工作的安全,无损坏、不死机。

接线简单,可与其他的高压设备配合使用。

无高压外露,安全可靠。


技术参数

测试脉冲电压:      300V(P-P)

允许输入冲击电压:小于32kV

允许输入冲击能量:小于2000J

电源:交流220V,50Hz

体积:429mm×330mm×351mm

质量:10kg


光大百纳电子,电缆故障检测设备专家
