电缆故障测试仪

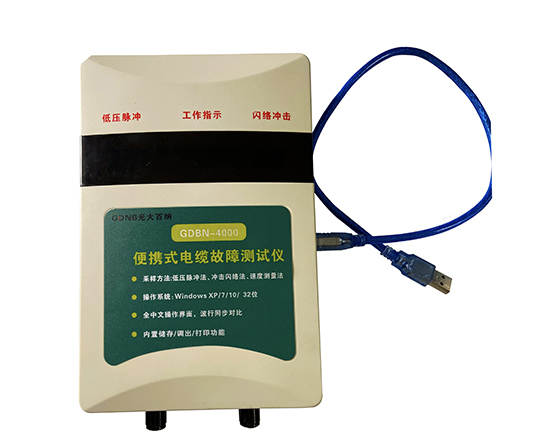

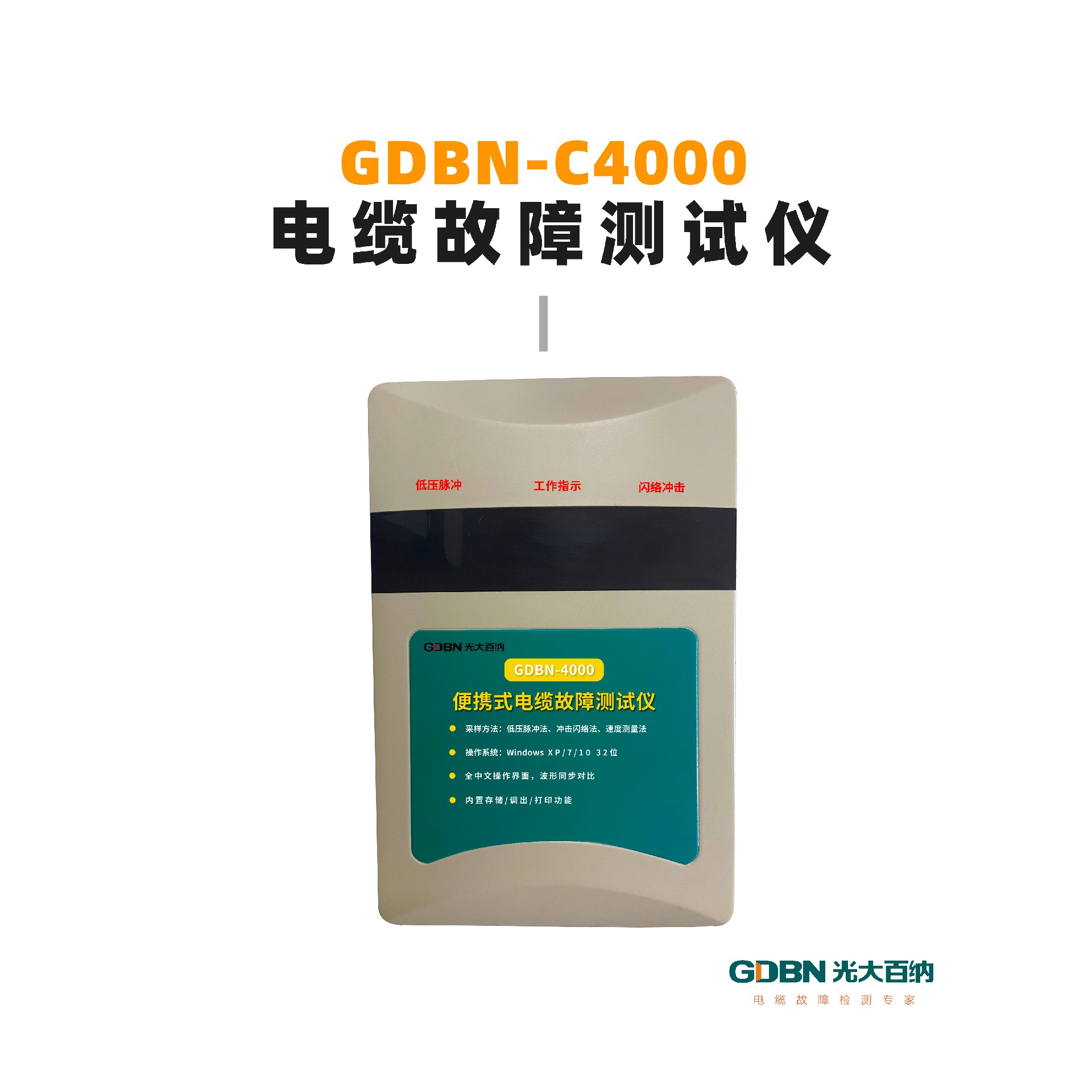

GDBN-C4000型智能电缆故障测试仪

GDBN-4000型电缆故障测试仪可以测试35KV以下电压等级的各种类型电缆的高阻闪络性、泄漏性故障,低阻、短路性故障及断路故障。电缆故障测试仪采用箱式结构,巧妙的将电缆故障测试仪与笔记本电脑结合为一体化,采用触摸屏操作界面,所有功能按键均在屏幕上直观地显示,用户可通过触摸屏直接操作,具有波形储存功能。

在线咨询全国热线
15771703002
产品描述

GDBN-4000型电缆故障测试仪

GDBN-4000型电缆故障测试仪可以测试35KV以下电压等级的各种类型电缆的高阻闪络性、泄漏性故障,低阻、短路性故障及断路故障。

电缆故障测试仪采用箱式结构,巧妙的将电缆故障测试仪与笔记本电脑结合为一体化,采用触摸屏操作界面,所有功能按键均在屏幕上直观地显示,用户可通过触摸屏直接操作。具有波形储存功能,可以储存大量的现场测试波形,供随时调用观察和同屏比较。测试界面简单清晰,功能按键定义简单明了,测量方法简单快捷。

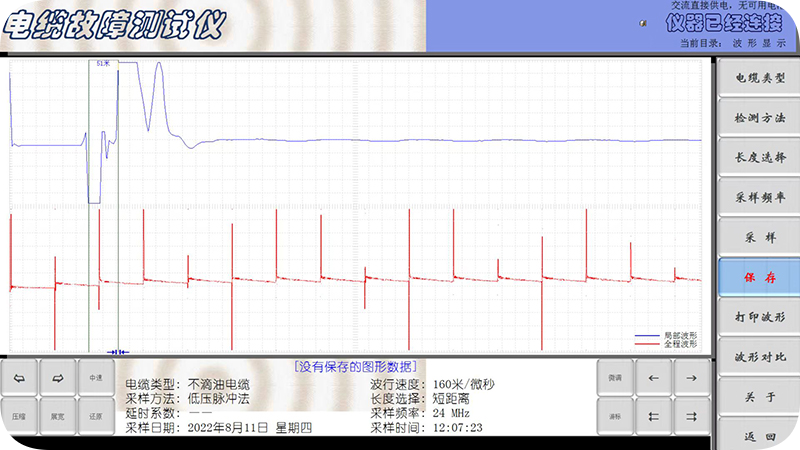

GDBN-C4000型电缆故障测试仪操作界面


GDBN-C4000型电缆故障测试仪操作界面

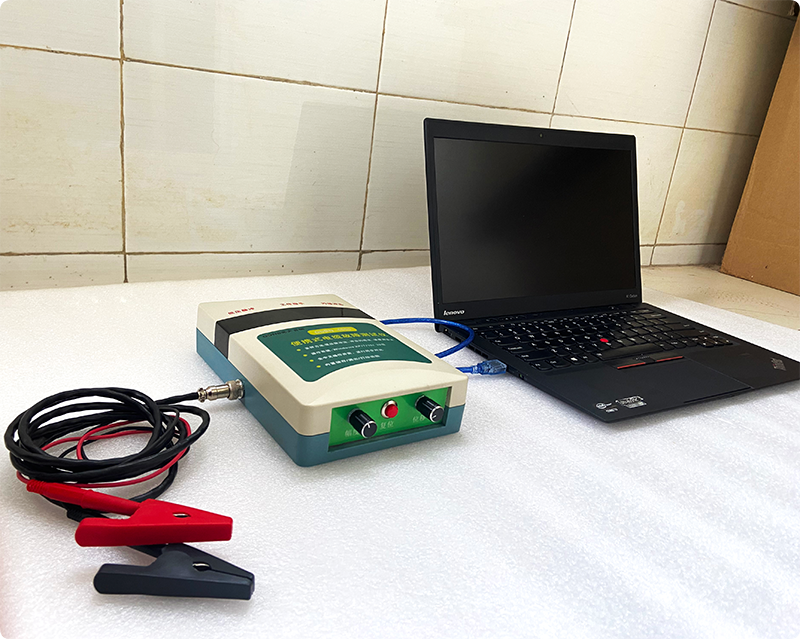

GDBN-C4000型智能电缆故障测试仪连接电脑场景

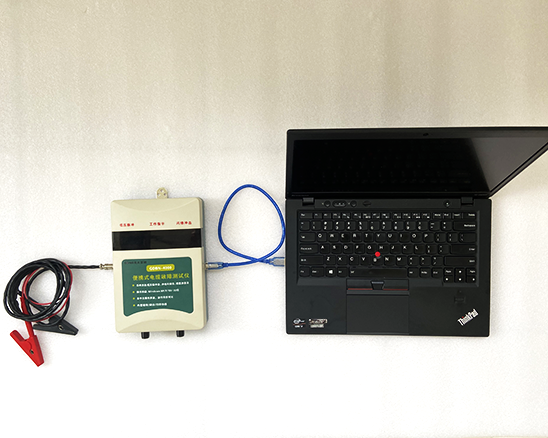

GDBN-C4000型电缆故障测试仪设备连接图


C4000电缆故障测试仪性能简介:


1、电缆故障测试仪采用目前国内功耗最小、体积小、重量轻,性能稳定的  嵌入式工业级工控机作为数据处理核心部件。确保了整机性能的可靠性与稳定性。
2、采用12.1高亮度大液晶屏幕触摸屏作为显示终端。具有方便用户的软件和全中文菜单以及全屏触摸按键操作功能。具有强大的数据处理能力和友好的显示界面。按键定义简单明了。测量方法简单快速。
3、检测故障成功率、测试精度及测试方便程度优于国内同类检测设备。

4、全局波形和局部波形同步显示,便于整体分析和细节调整。
5、具有波形储存功能,可以储存大量(32G)的现场测试波形,供随时调用观察和同屏比较。
6、本测试仪采用高强度气密ABS工程塑料箱结构,防腐、防潮、坚固、耐用、便携。
7、具有极安全的高压隔离保护措施,确保人身和设备安全。测试仪器在35KV冲击高压环境中不会死机和损坏。
8、具有标准打USB接口,可方便用户外接鼠标及使用U盘进行波形数据的导入导出以及数据输出打印。
9、操作简单,可靠性高。具有极高的性价比。
10、机器内置大容量锂电池供电:充满电后连续工作小时不小于6小时(随着电池的老化,连续使用时间会相应缩短),可在无电源环境测试电缆的开路及低阻短路故障。


C4000电缆故障测试仪主要技术指标:


1.测试方法,低压脉冲法、高压闪络法(脉冲电流法)、速度测量法。

a)   低压脉冲法:适用于低阻、短路、断线故障的精确测距,还可用于电缆全长及中间接头、T型接头、终端头的测量,以及波速度的校正。

b)   脉冲电流法:适用于高阻、闪络型故障的测距,使用电流耦合器从测试地线上采集信号,与高压部分完全隔离,安全可靠。

2.技术参数:

测试距离:低压脉冲法时,最大测试距离15Km;高压闪络法时,最大测试距离10Km。

系统测试精度:小于500px。

脉冲幅度:  负载阻抗在50Ω时不小于250V。

脉冲宽度:  0.2μs、2μs、4μs三种。

采样频率:  48MHz、24MHz、12MHz、6MHz。

测试电缆长度设有:
       短距离(<1Km ); 中距离(<3Km);
       长距离(>3 Km); 测试脉冲幅度:约400VP-P。

系统测量误差:主机测量结果配合数显同步定点仪测量,系统误差为零。

读数分辨率:  1m

测试系统预置了5种电缆介质的电波传播速度:

油浸纸:160m/μs;

交联聚乙烯:172m/μs;

聚氯乙烯:184m/μs;

以及其它非动力电缆的电波传播速度的设置(自选介质)。

对于其它非动力电缆,利用本机的测速功能可以在输入该电缆的已知全长后,测出电波在该电缆中的传播速度。然后以此电波传播速度设置在仪器中就能保证其测试精度。

3.采样方式:电流取样法。

4.工作条件: 温度-10 ~ +45ºC,相对湿度 90%。

                                大气压力750±30mmHg

5.体积:420×280×190mm。

6.重量:约8kg。
