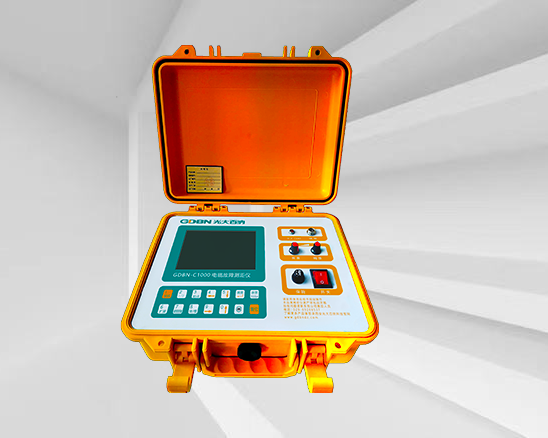

电缆故障测距仪 GDBN-C1000

一、电缆故障测距仪性能特点：

1、该型号电缆故障测距仪适用于测量35KV以下各种截面、不同介质的电力电缆、高频同轴电缆、市话电缆及两根以上均匀铺设的地埋电线的高阻、低阻、短路、开路、断线以及高阻泄漏和高阻闪路性故障。

2、主机轻巧、性能稳定、便于携带、操作简单、测试方便。

3、不需要高压设备，可测试电缆的短路、断线的故障及电缆长度和波速。

4、采用了新型5.7寸液晶显示屏，亮度高、抗干扰性强。

5、设备由大容量充电电池供电，方便现场对测、野外测试和矿井电缆测试。

6、新研制的电流取样器是一种全新的取样方法，具有接线简单，波形直观容易分析，与高压完全隔离，对主机、操作人员绝对安全的特点。

7、性价比高、可配置嵌入式打印机方便波形保存对比（选配）

二、电缆故障测距仪技术参数：

1．测试距离：30km

2．最短测试距离（盲区）：15m

3．测量精度：粗测误差±1m;      定点误差±0.5m

4．工作方式：低压脉冲、直流高压闪测及冲击高压闪测。

5．采样速率：100MHz、50MHz。

6．脉冲宽度与幅度：0.2us, 100～120V；     2us, 140～160V。

7．波形显示分辨率：V/50米、V为传播速度m/us。

8．显示方式：320×240 LCD液晶带背光显示。

9．电源与功耗：配6V/5000mAH锂电池;AC 200V± 10%或机内直流供电，功耗不大于10W。

10.机箱尺寸：330*270*145mm   外箱尺寸：520*340*200

11.重    量：3KG

三、电缆故障测距仪设备配置：

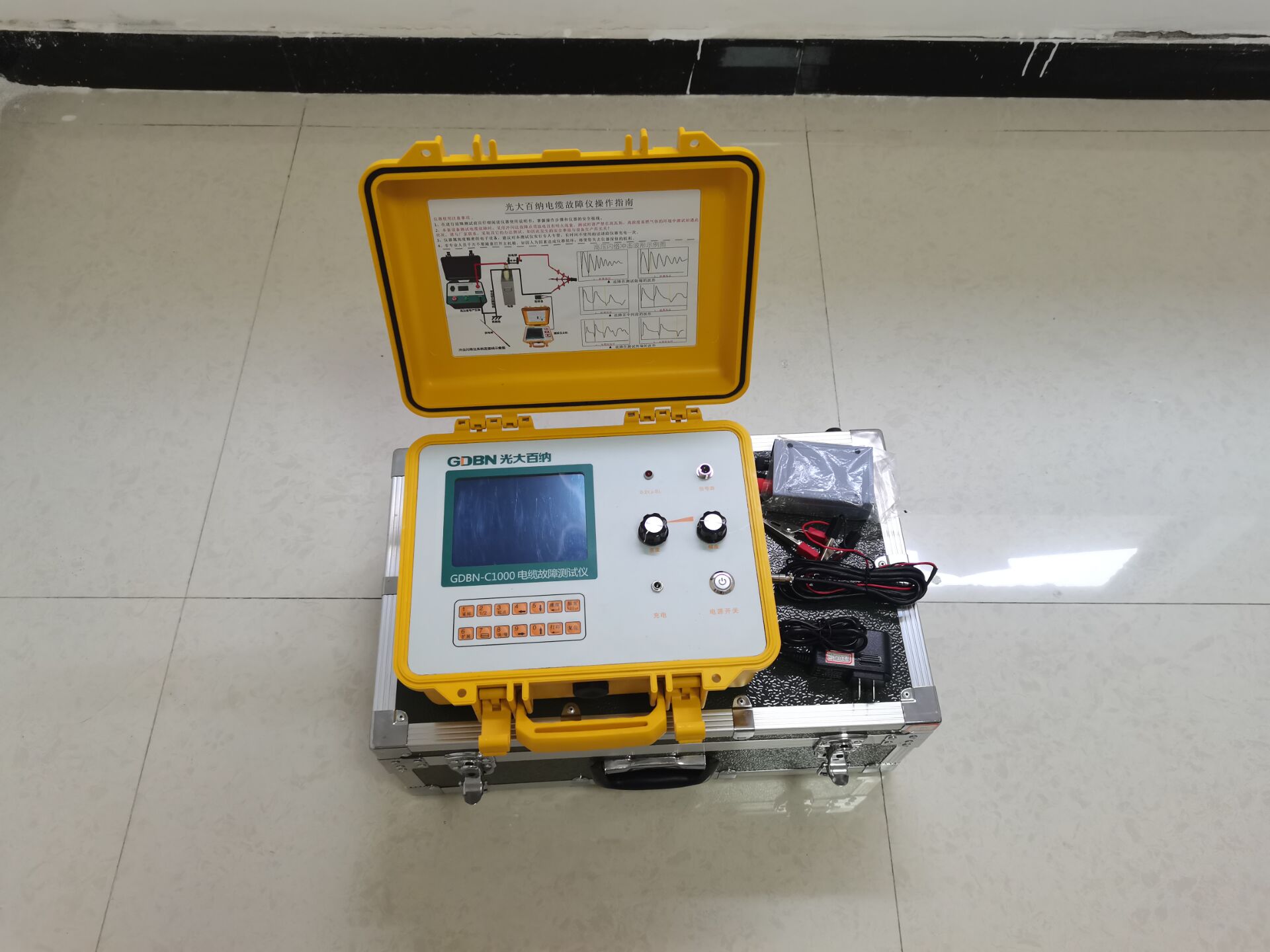

主机一台、红黑信号线一条、采样盒一个、充电器一个、产品说明书一本、保修卡、装箱清单及出厂检验报告各一份。
