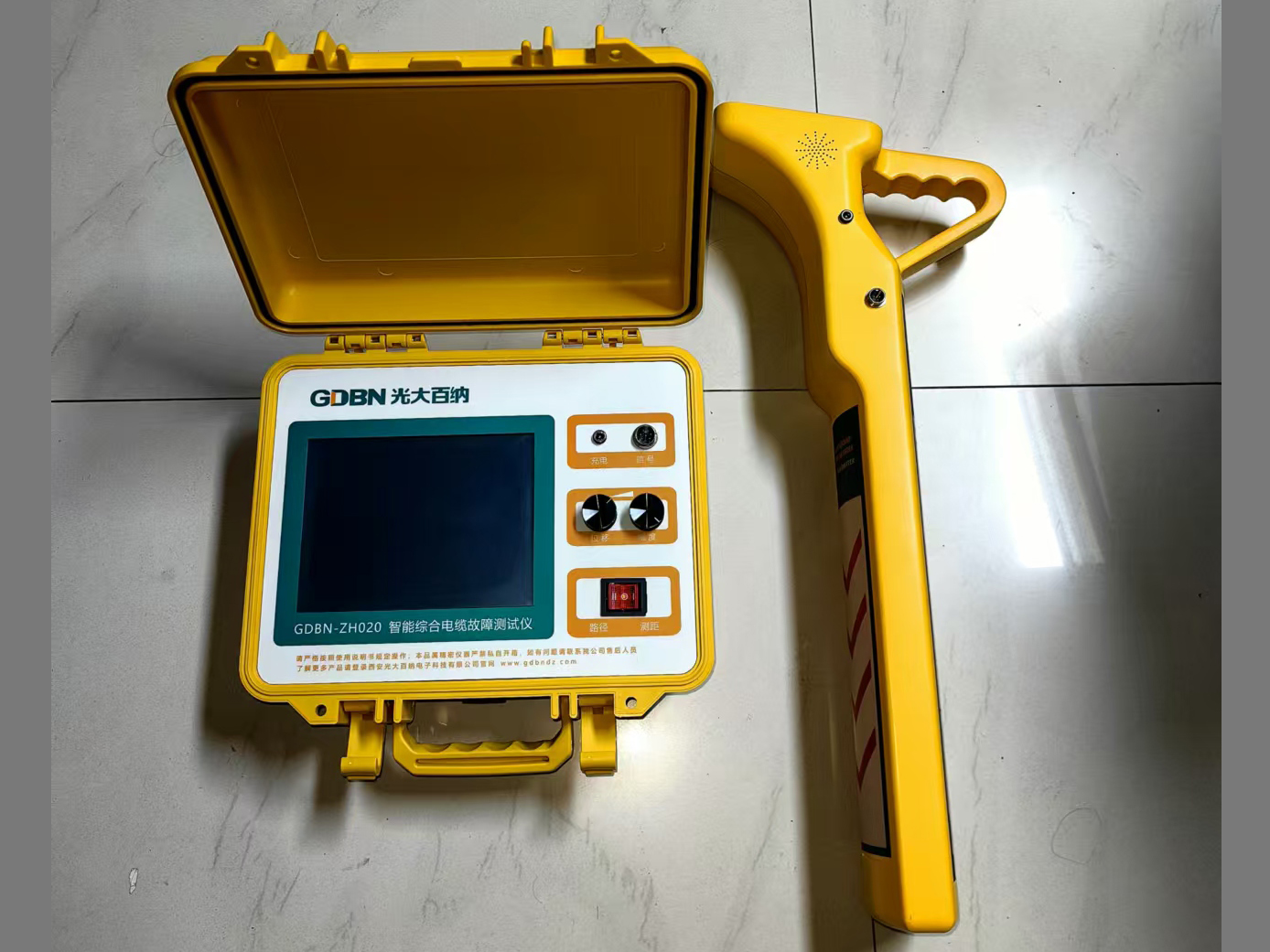

ZH020智能综合电缆故障测试仪

一、工作原理

    本仪器是以电磁波在传输过程中的反射原理和电磁感应原理为基础、以跨步电压理论为依据，结合数字滤波 、无线接收、软件控制而设计的高科技产品。

电磁波在传输过程中的反射原理：在传输线阻抗失配状态下,电磁波传播到终端时，碰到的阻抗已不是沿传输线上各点的阻抗值 ，这就相当于传播的媒质在终端处发生了变化。例如终端开路，阻抗无穷大，当电磁波传播到终端时，既不能继续向前传播，又没有负载接收能量，于是电磁波只能由线路终端向始端回送，这种电磁波的返转传播（即回送）现象就叫反射。

    电磁感应：其基本工作原理是：由发射机产生电、磁波并通过不同的发射连接方式将发送信号传送到地下被探测金属管线上，地下金属管线感应到电磁波后，在地下金属管线表面产生感应电流，感应电流就会沿着金属管线向远处传播，在电流的传播过程中，又会通过该地下金属管线向地面辐射出电磁波，这样当地下管线探测仪接收机在地面探测时，就会在地下金属管线正上方的地面接收到电磁波信号，通过接收到的信号强弱变化就能判别地下金属管线的位置和走向。

此原理实现的条件：首先，要有能发出足够电能的信号源，在具备传输电能的线路中形成电流，电流在流动过程中又在该线周围产生磁场；其次，要有能接收这一特定磁场的电路，把磁场的变化过程以电信号形式显示出来。

    跨步电压：首先，要保证线路中的电能有流向大地的点（漏电点），在此点周围就会形成电场，它以漏电点为中心以电势的形式，均匀递减向外扩散，同一圆周电势相等。其次，要有能检测电势差的电路，测出等电势圆周，圆心即为漏电点（电缆故障点）。这就是本仪器跨步电压定点的理论根据。

二、仪器特点

1.发射机特点

1）可测380V以下等级所有电缆的高、低阻故障，适应面广。

2）采用国际最先进的低压脉冲法

3）具有方便用户的软件和全中文菜单。按键定义简单明了。测量方法简单快速。

4）恒功率输出、自动匹配，保证本机工作在最佳状态。内置绝缘表功能，自动测量电缆对地及相间的环路阻抗，可协助判断故障性质。

5）检测故障成功率、测试精度及测试方便程度优于国内任何一种检测设备。

6）超大触摸液晶屏作为显示终端，仪器具有强大的数据处理能力和友好的显示界面。

7）具有计算机通讯接口，可方便将数据及图形保存在计算机内。

8）无测试盲区。

9）内置电源，可在无电源环境测试电缆的开路及低阻短路故障。

2.接收机特点

1) 便携轻巧，使用方便，充电电池供电，一人即可操作，四项测试一次完成。

2) 数字化设计，软件控制，性能稳定、可靠。

3) 所测信息以数字大小、光栅长短、声音缓急三种方式提供给操作者，使测试过程轻松自如。

4) 接收机具有缺电报警和自动关机功能，15分按键无操作关机等功能；

5）接收机可接A字或探损杆采用跨步电压法定点；

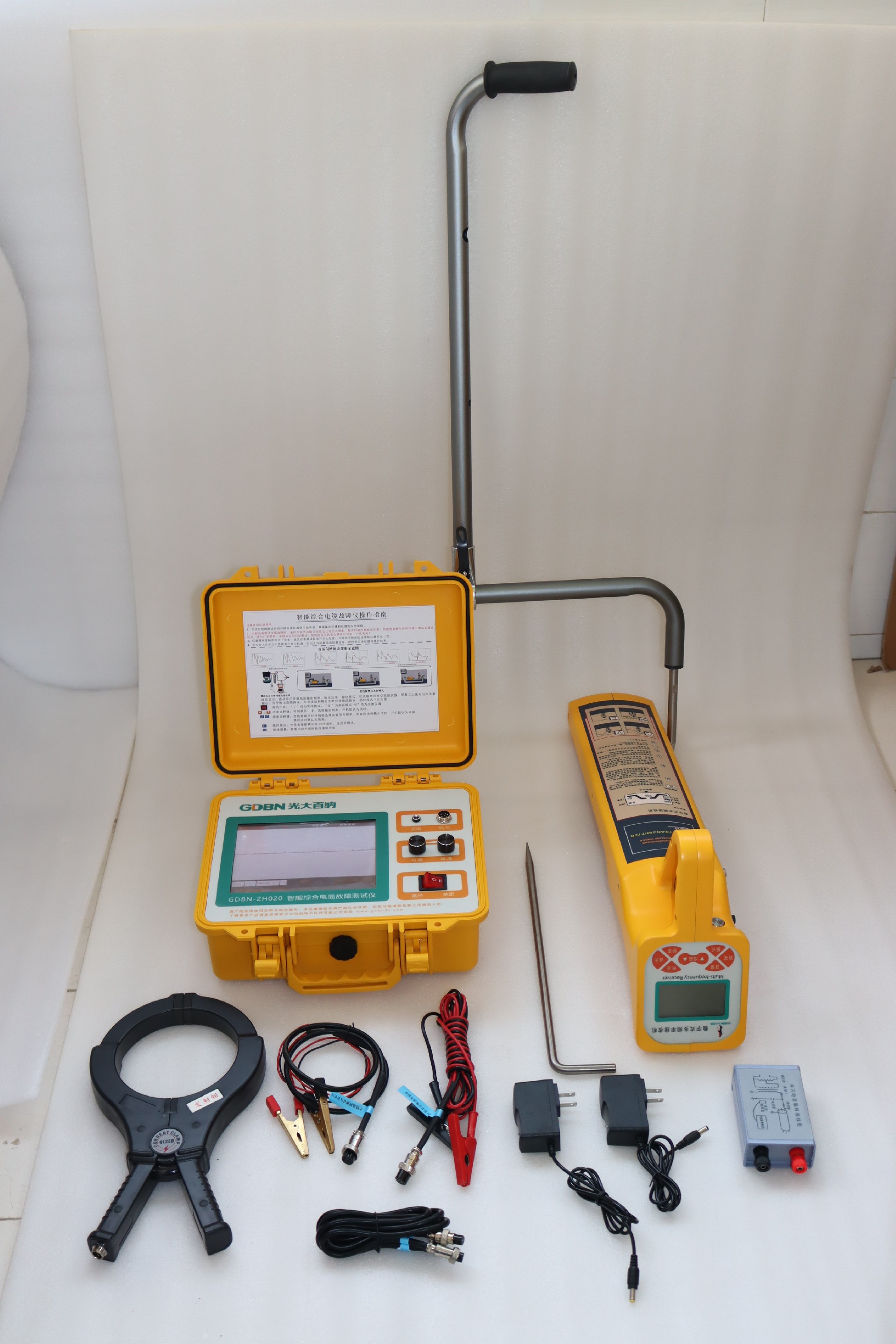

3.仪器组成

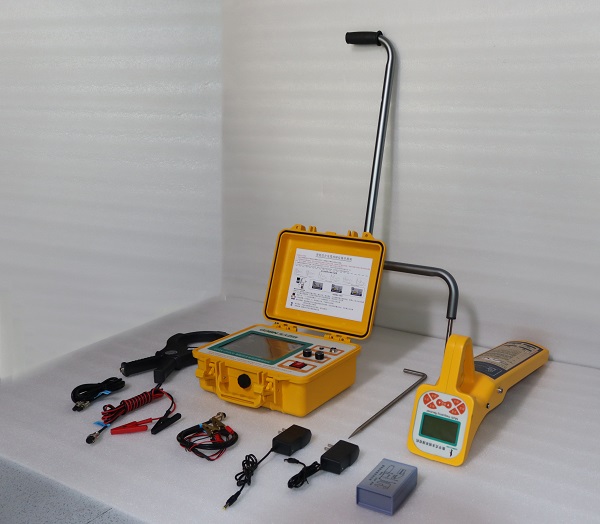

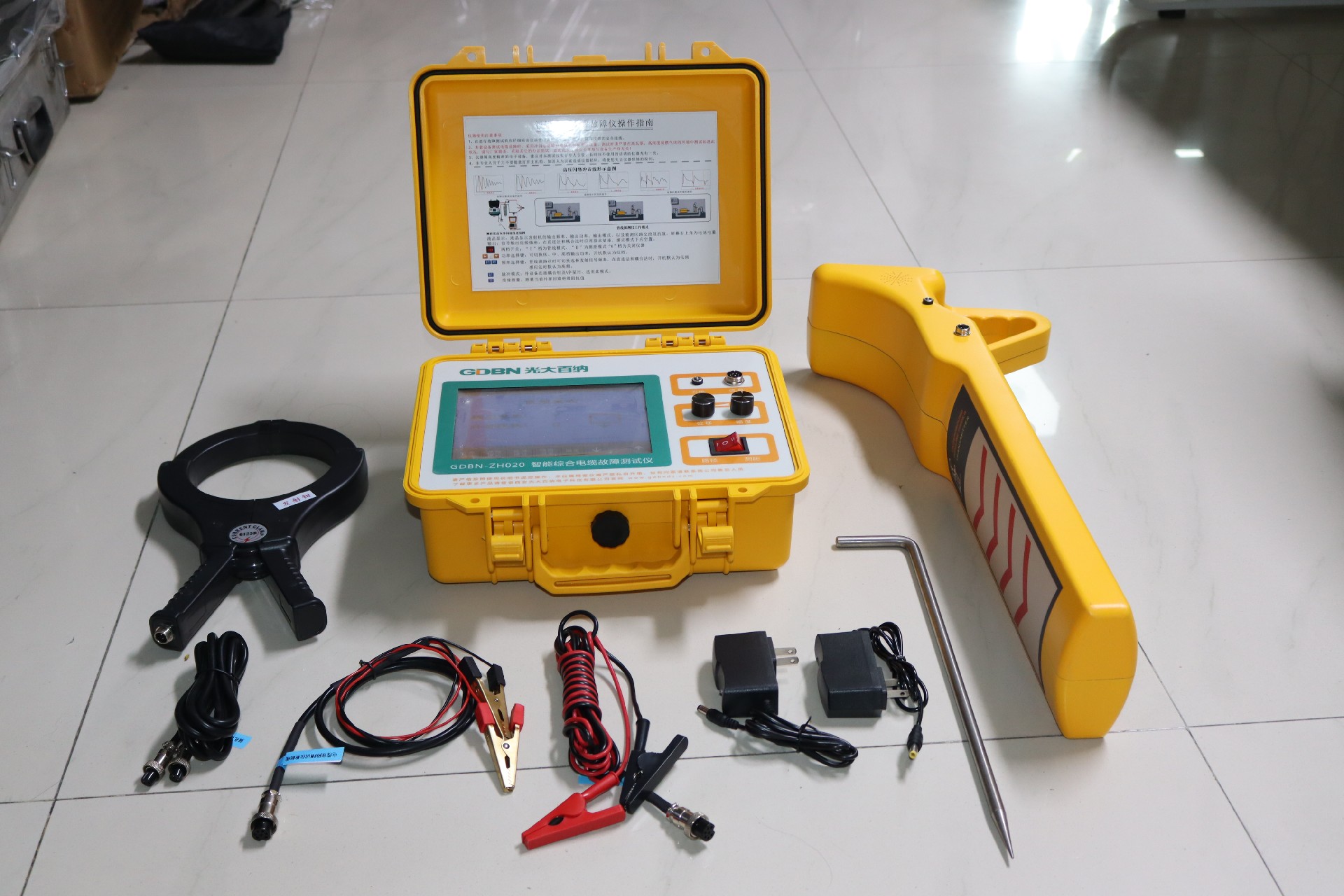

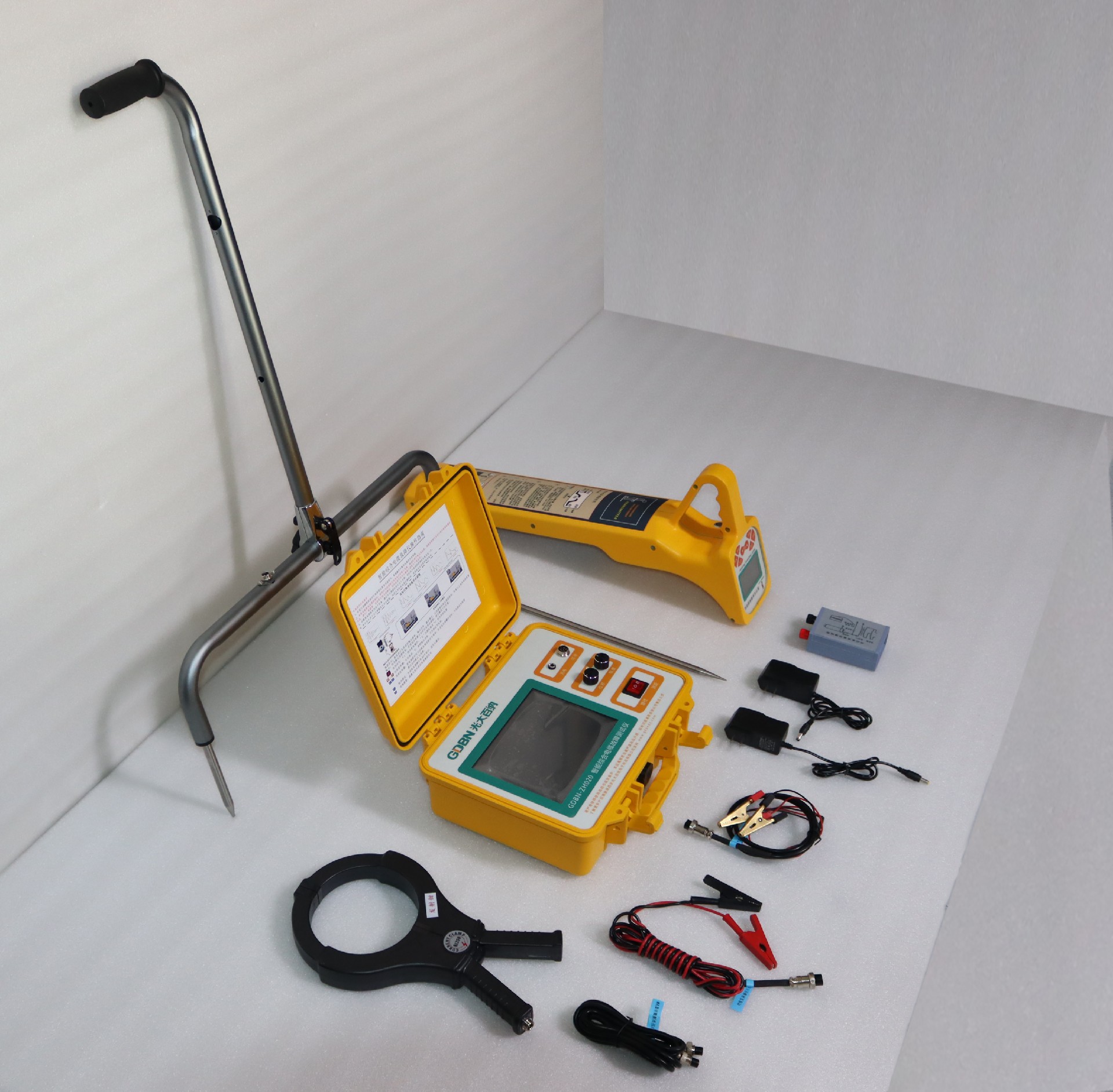

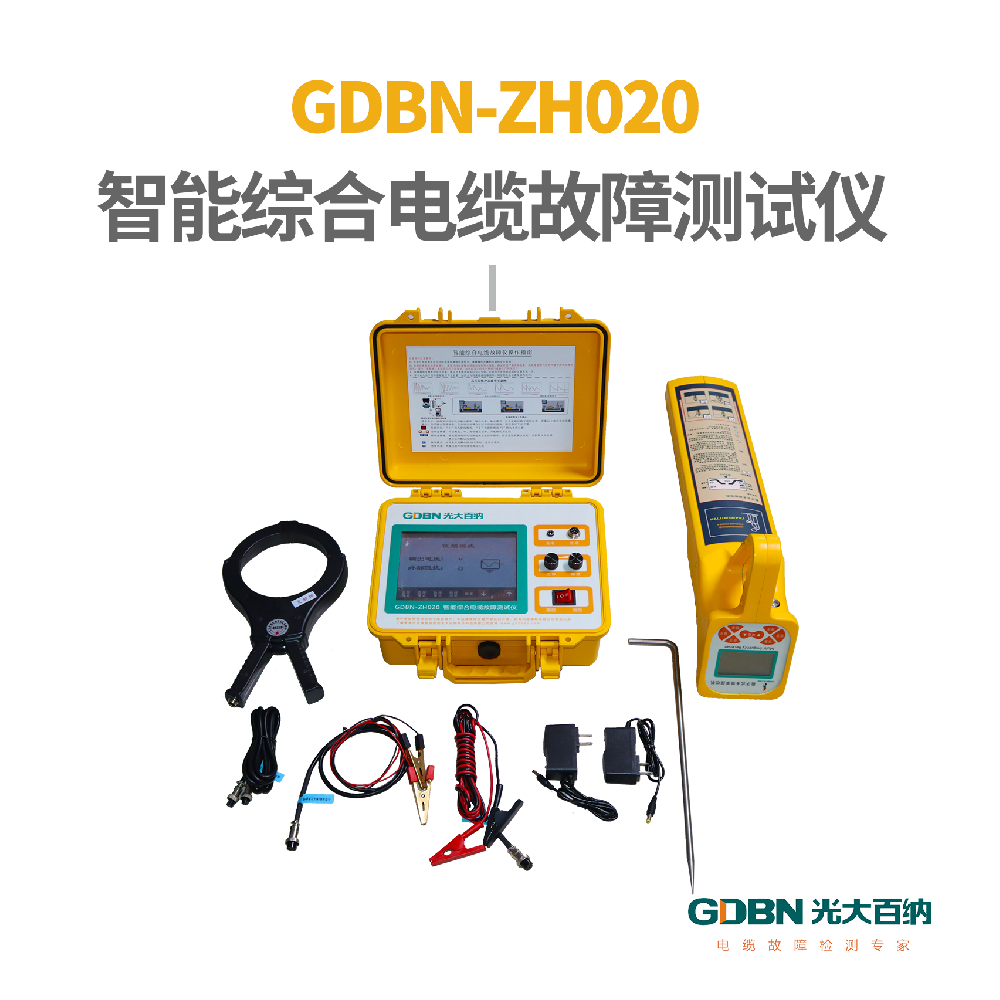

1）综合电缆故障测试系统发射机                 一台

2）综合电缆故障测试系统接收机                 一台

3）仪器适配充电器                             两个

4）仪器输出线                                 一组

5）A字架                                     一把

6）耦合钳                                     一把

4.仪器参数

4.1 发射机---定点方式

1）输出信号：四种输出模式低频交流、高频交流、直流脉冲、绝缘阻抗测量。

2）输出功率：恒功率输出，25%、50%、75%、100%四档（最大不小于6瓦）。

3）输出模式：直连法、耦合法。

4）阻抗显示：100兆欧以内。

5）负载匹配：1—10K欧。

6）显示界面：彩色液晶中文、数字、图形显示，自带背光。

4.2发射机---测距方式

1）测试方法：低压脉冲法、高压闪络法

2）数据采样速率：80MHz、40 MHz

3）测试距离：＞30Km。

4）读数分辨率：1m。

5）系统测试精度：小于50cm。

6）测试电缆脉宽设有：“0.05”、“0.1”、“0.2”、“1”、 “2” “8”微秒。

7）具有测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。可以储存大量的现场测试波形。

8）能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离。

9）采用7.4V/6AH锂电池供电，连续使用时间大于6小时。

10）工作条件：温度-10℃～+45℃，相对湿度 90%。

4.3接收机

    接收机具有“基本”和“外设”两种接收方式，当模式为“A字架”模式时，按频率键可进入“外设”接收方式，再次按下频率键退出“外设”接收方式，只有在A字架模式才能进入“外设”接收方式。

基本接收方式

1）接收频率：接收三种不同频率的正弦交流信号，分别是低频、高频、直流脉中、50HZ无源交流频率

2）接收模式：波峰法（水平线圈）、 波谷法（竖直线圈）、 外接设备法（A字架、耦合钳）、脉冲法。

3）信号界面：数字大小、光栅长短、声音缓急三种界面同时提示信号强弱

4）显示界面：彩色液晶，中文、图形显示，自带背光。

5）增益控制：手动调节，动态范围000——100db。

6) 探测长度：直连电缆时，最长15KM。.

             耦合电缆时，一次耦合可测3Km，多次耦合无限远。

7）深度测量：直读探测深度，范围 000—250cm。

             80%法测深度，范围 000—250cm（感应）@cm（直连）

8）电流测量：直读电流，范围000—999mA.

9) 探测精度：埋深的5%

10）电   源：采用7.4V/6AH锂电池供电，连续使用时间大于6小时。

11）待机时间：大于6小时，电量提示。

12）过热过流：自动保护。

13）工作温度：-10℃—40℃。

14）体    积：650×110×230mm

15）重    量：2.3Kg

外设接收方式

1）显示方式：彩色液晶实时波形显示，保证了测试的准确度。

2）方    向：波形左右箭头指示。

3）灵 敏 度：0.30mV。

三、发射机仪器面板及功能简介

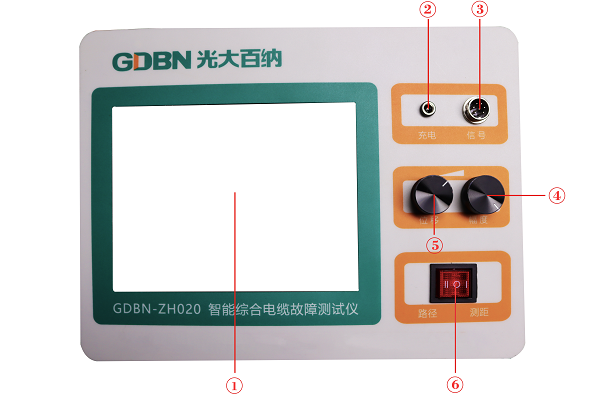

1）面板结构和功能键说明

液晶屏①：显示当前波形或发射机当前状态；

充电口②：用于仪器缺点时充电（请采用专用充电器进行充电）；

输出口③：仪器信号输出口，请使用专用输出线；

幅度旋钮④：测距界面调整显示波形的宽窄，顺时针旋动幅度增大；逆时针旋动幅度减小。（需采样刷新才有变化）

位移旋钮⑤：测距界面调整显示波形的上下，顺时针旋动中值向上走动；逆时针旋动中值向下走动。（需采样刷新才有变化）

开关键⑥: 双位开关，左向打开进入路径探测系统，右向打开进入测距系统界面。

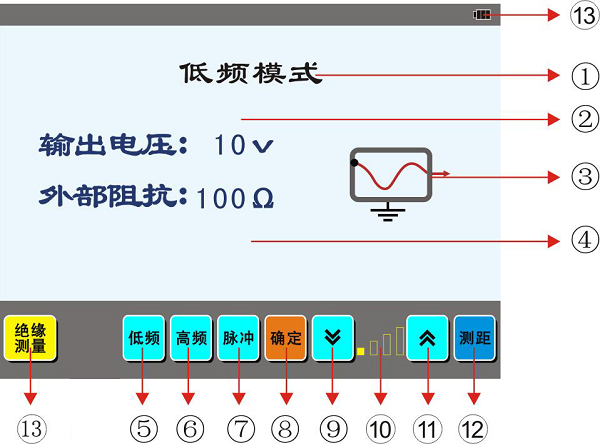

2）液晶屏幕菜单说明（图二、图三）

 仪器工作在定点模式下：

四、接收机面板及功能简介

1)面板简介

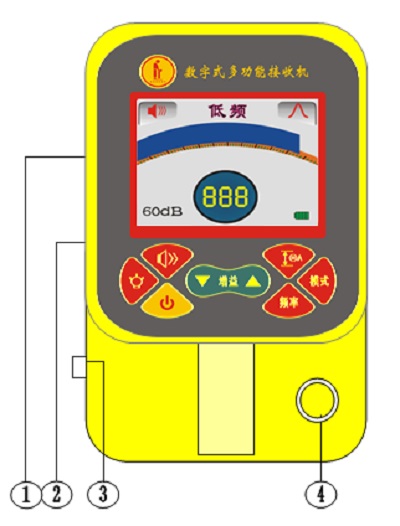

①液晶显示区、②按键区、③充电口④外接设备口

2)功能简介

①液晶显示区

频    率：显示当前的接收频率；分别显示低频、高频、工频（50HZ）；开机初始为低频。

左右光栅：表示接收到信号强弱的一种界面，以光栅长短表示信号强弱。

三位数字：表示接收到信号强弱的一种界面，以数字大小表示信号强弱；有效数位000-999，当显示999时为信号过强、超范围显示。还可瞬间显示直测深度值，动态范围000-250㎝；也可瞬间显示直测电流值，动态范围000-500mA；

增   益：表示接收机当前处理信号的放大倍数，动态范围000-100db;开机初始为060db，在外设模式下可修改放大量调整范围为0-20.

模    式：表示接收机接收信号的方式，分别显示波峰、波谷、外接设备；开机初始为波峰。

电    量：提示当前电池电量；以电池符号表示，全为满电量

音    量：表示蜂鸣器当前工作状态，以喇叭符号加线条表示，一条线为低响度、二条线为中响度、三条线为高响度、打叉为关闭蜂鸣。开机初始为中响度。

目标方位：在波谷模式下，偏离电缆会自动出现箭头（←）指向此标识（方位指示）；在电缆上方箭头自动消失。

②按键区

开 关 键    ：仪器总开关，按一次开机，再按一次关机，本仪器具有缺电自动关机和15分钟无按键自动关机功能。

频 率 键    : 此键为点动软开关；每按一次可改变一次接收信号的频率，由低频、高频、工频（50Hz）、循环选择；开机初始为低频。

模 式 键    ：此键为点动软开关；每按一次可改变一次接收信号的方式，由波峰    、波谷    、外接设备    ；循环选择；开机初始为波峰。

增 益 键    ：此键为两个点动软开关，箭头向上表示可增加增益，箭头向下表示可降低增益；每按一次改变一个数量，按住不动连续改变；

电流深度键    ：此键为点动软开关，每按一次可直测一次深度值和电流值，瞬间显示在三位数字区。

背 光 键    ：此键为点动软开关，每按一次可低亮、中亮、高亮之间切换，开机初始为中亮背光。

音 量 键    ：此键为点动软开关，每按一次可改变一次蜂鸣响度，由中响度、高响度、关闭蜂鸣、低响度、循环选择。开机初始为中响度。

③充 电 口：此接口为Φ2.5充电座；用于连接专用充电器给电池充电。

④开 关 键：此开关为自锁开关；按下接通电源，接收机处于工作状态；弹起断开电源，接收机处于关机状态。
