电缆故障测试仪的发展与应用
电缆故障测试仪是用于探测和定位电力电缆、通信电缆中各种故障（如短路、断路、接地、闪络等）位置的专业设备。它的发展与应用是电力、石化、铁路、通信等行业保障线路安全运行的关键。
一、 发展历程
电缆故障测试技术的发展，是一个从依赖人工经验到智能化、自动化的演进过程，大致可分为以下几个阶段：
1. 传统阶段（20世纪中期及以前）
· 方法原始： 主要依靠电桥法（如Murray loop bridge, Murray-Varley bridge）和感应法/声磁同步法。
· 原理：
· 电桥法： 基于惠斯通电桥原理，通过计算电阻比值来估算故障距离。优点是原理简单，对低阻故障较为准确；缺点是对于高阻故障无能为力，需要电缆有至少一根完好芯线，操作繁琐，计算复杂。
· 感应法与声磁同步法： 主要用于精确定点。感应法通过探测电缆上方电磁场的突变来定位故障；声磁同步法则通过检测故障点放电产生的声波和电磁波信号的时间差来精确定位。
· 特点： 设备笨重，测试过程复杂，对操作人员的技术水平和经验要求极高，效率低下。
2. 现代脉冲反射法阶段（20世纪70-90年代）
· 技术突破： 雷达技术（时域反射法，TDR）被引入电缆故障测试领域。
· 原理： 向电缆发射一个低压脉冲，当脉冲遇到阻抗不匹配点（如故障点、接头、终端）时会发生反射。通过测量发射脉冲与反射脉冲之间的时间差，并根据电缆的波传播速度，即可计算出故障点的距离。
· 低压脉冲反射法： 适用于低阻故障和开路故障。
· 闪络法（高压脉冲反射法）： 针对高阻故障，通过高压发生器冲击故障点，使其在高压下击穿，变为低阻状态，从而产生反射脉冲。包括直闪法和冲闪法。
· 特点： 实现了“粗测”（距离预定位）的飞跃，测试速度、精度和适用范围大幅提升。仪器开始集成化，出现了包含闪测仪、路径仪、定点仪的“三合一”组合。
3. 智能化与数字化阶段（21世纪初至今）
· 技术融合：
· 数字化采样： 采用高速A/D转换器和数字信号处理（DSP）技术，波形更清晰、稳定。
· 微机控制： 内置微处理器，实现自动计算、波形存储、比较和分析。
· 触摸屏与人性化界面： 操作更加直观，波形显示和分析功能强大。
· 特点： 仪器体积减小，重量减轻，自动化程度高，降低了操作门槛。测试结果更可靠，数据可管理。
4. 当代集成化与物联网阶段（当前及未来）

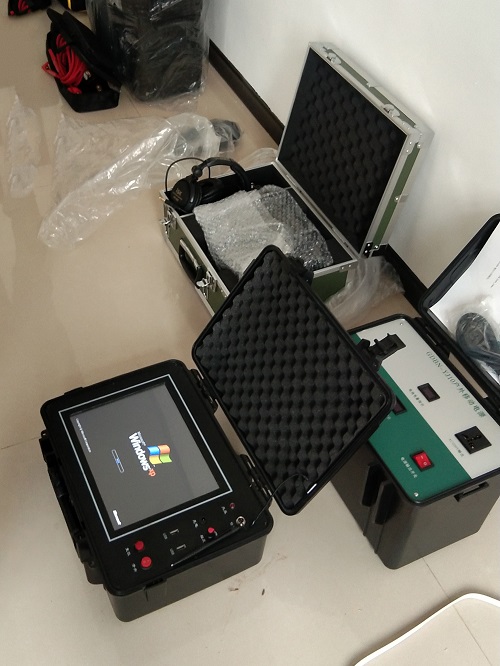

· 高度集成： 将传统的闪测、路径探测、故障定点三大功能高度集成于一台主机内，实现“一机多用”。
· 智能化分析： 引入人工智能（AI）算法，能够自动识别波形特征，智能判断故障类型并给出距离结果，减少人为误判。
· 连接性与云平台：
· 具备Wi-Fi、蓝牙等功能，可通过手机、平板电脑进行无线控制和数据传输。
· 测试数据可直接上传至云平台，实现故障历史管理、大数据分析、远程专家诊断和预防性维护。
二、 核心工作原理与技术
一套完整的电缆故障测试流程通常包括三个步骤：故障性质诊断、距离预定位和路径查找与精确定点。
1. 故障性质诊断
· 使用绝缘电阻测试仪（兆欧表）和万用表，判断故障属于低阻、高阻、闪络性还是开路故障，以选择正确的测试方法。
2. 距离预定位
· 低压脉冲法： 用于低阻（<100Ω）和开路故障。
· 高压冲闪法： 最主流的预定位方法。通过高压发生器对故障电缆施加脉冲高压，使高阻故障点击穿放电，仪器捕捉放电瞬间产生的电流行波信号，通过分析其波形和时间差来计算故障距离。
3. 路径查找与精确定点
· 路径仪： 向电缆施加特定频率的音频电磁波信号，使用接收器在地面上探测该信号的路径，从而确定地下电缆的准确走向和埋深。
· 声磁同步定点仪： 精确定点的最关键设备。在高压冲闪的同时：
· 电磁波接收器 捕捉放电瞬间产生的强大电磁信号作为时间基准。
· 高灵敏度声波传感器 （拾音器）在地面探测故障点放电时产生的“啪、啪”振动声。
· 仪器通过计算声波与电磁波信号的时间差，并在耳机中同步提示，操作人员只需在声信号最强的点上方即可精确找到故障点位置（精度可达0.1米）。
三、 应用领域
电缆故障测试仪是保障各类线缆基础设施安全的“听诊器”，广泛应用于：
· 电力系统： 发电厂、变电站、输配电网络中的高压、超高压电力电缆故障检测。
· 石油化工： 厂区内部供电电缆、控制电缆的维护与故障排查，对防爆性能有特殊要求。
· 铁路与城市轨道交通： 铁路信号电缆、牵引供电电缆、地铁动力电缆的故障定位。
· 市政建设： 城市路灯电缆、地下管线电缆的维护。
· 建筑施工： 排查新建楼盘或园区内敷设电缆的故障。
· 通信行业： 光缆（OTDR是其专用设备）、通信电缆的故障定位。
四、 未来发展趋势
1. 更高程度的智能化与自动化：
· AI故障诊断： 基于深度学习的波形自动识别与解析，实现“一键测距”。
· 全自动测试： 仪器自动选择测试参数，自动完成从预定位到定点的全过程。
2. 物联网与大数据深度融合：
· 数字孪生： 将电缆GIS数据、历史测试数据与测试仪联动，在虚拟模型中模拟和预测故障。
· 预测性维护： 通过对海量故障数据的分析，预测电缆的寿命和潜在风险，变“被动抢修”为“主动防护”。
3. 仪器性能的持续提升：
· 更高采样率与带宽： 获得更精细的波形细节。
· 更远的测试距离： 适应更长距离电缆的测试需求。
· 更小巧轻便： 增强现场作业的便携性。
4. 多功能集成：
· 集成电缆识别、绝缘电阻测试、直流耐压试验等功能，成为真正的“电缆综合诊断平台”。
电缆故障测试仪的发展史，是一部从模拟到数字、从人工到智能、从孤立到互联的技术进化史。其应用已经从单纯的故障修复工具，演变为保障关键基础设施安全、实现智能化资产管理的核心环节。随着人工智能、物联网等新技术的持续赋能，电缆故障测试将变得更加高效、精准和前瞻，为现代社会的能源和信息传输“血管”保驾护航。
