电缆故障测试仪多次脉冲的应用意义

时间:2024-06-04 15:36:12 来源:本站 点击:137次

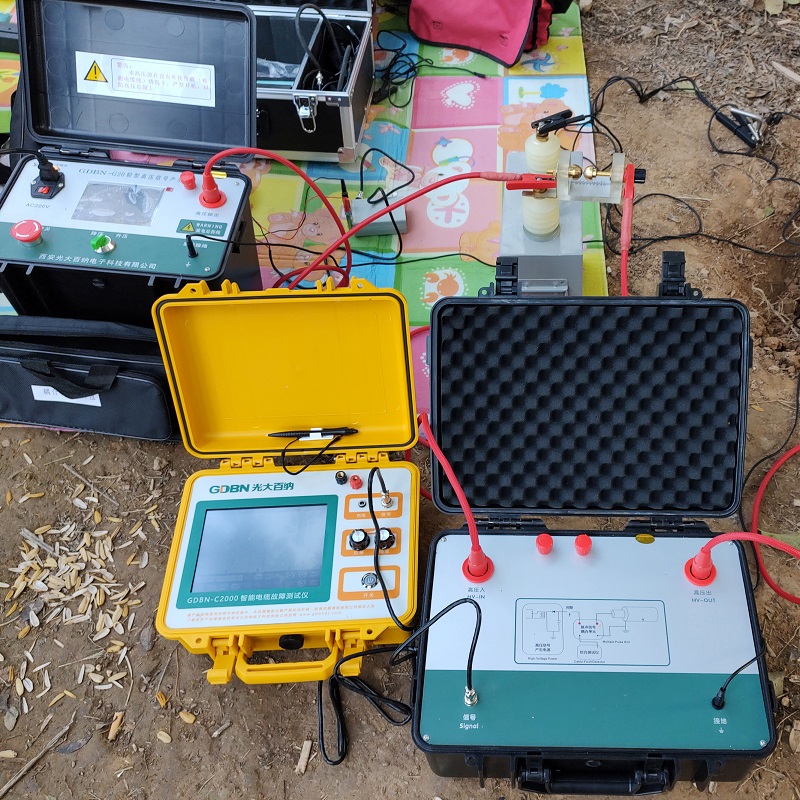

多次脉冲电缆故障测试仪主要由高压冲击单元、多次脉冲控制耦合器(滤波过压保护及弧反射)和波形记录分析仪(测试主机)三部分组成。

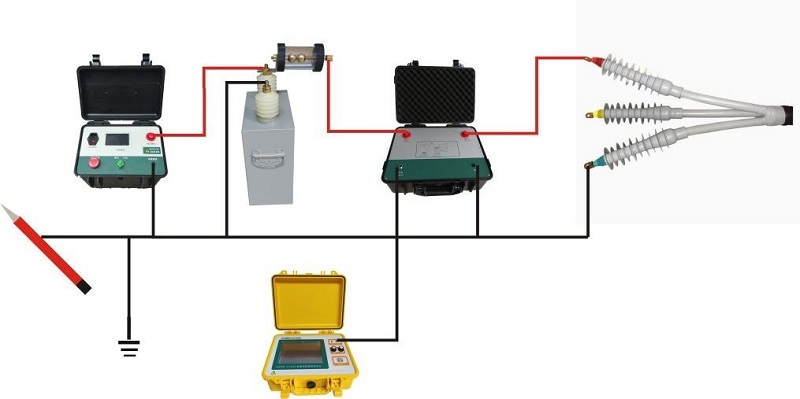

耦合器连接方式

多次脉冲控制器是高压脉冲和低压测量脉冲汇合的部件,它对信号的处理直接影响着仪器的测量精度、稳定性以及测量成功的机率。高压滤波单元可以滤掉高压脉冲的毛刺,使高压脉冲变得平滑,并在故障点形成稳定的燃弧,同时也可减少高压脉冲对波形记录分析仪信号采集的干扰。弧反射滤波这个电路负责向电缆输入测量脉冲,并判断什么时候触发电路发送测量脉冲最为合适。同时,还负责把采集到的信号进行滤波,提出其中的有用的测量脉冲,送给波形记录分析仪进行记录和分析。

耦合器

多次脉冲电缆故障测试仪这个部分是整个仪器的大脑,负责向其他部件发送指令,协调各部件的工作,并向操作者提供人机对话的界面。它的主要功能是对测量脉冲进行高速的采样和记录,再对采集到的信号进行高速的运算分析。

多次脉冲法的先进之处和实际应用意义在于使现场测得的故障波形得到大大简化。将复杂的高压冲击闪络波形变成了非常容易判读的类似于低压脉冲法的短路故障波形。降低了对操作人员的技术要求和经验要求。所以,大大提高了现场故障的判断准确率。任何人都能方便准确地判读波形,标定故障距离,达到快速准确测试电缆故障目的。
