电缆路径仪工作原理

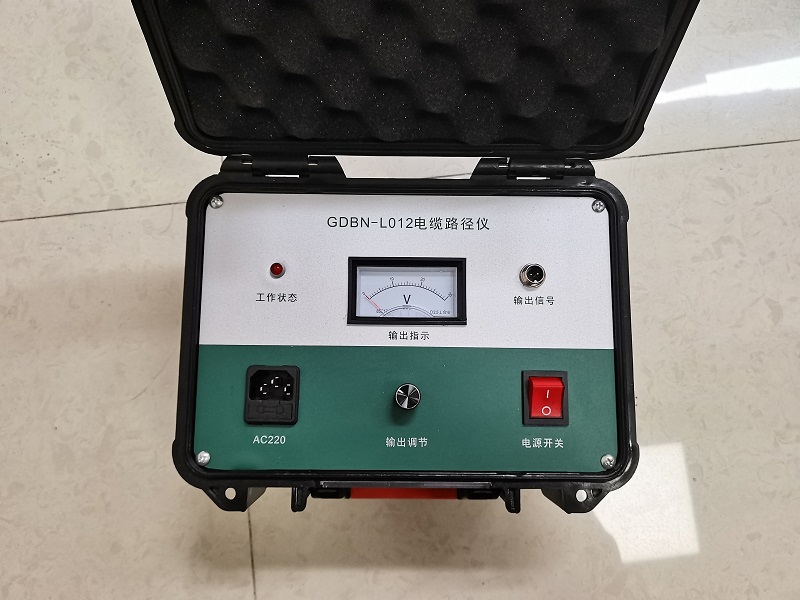

GDBN-L012电缆路径仪是基于电磁感应原理、步进电压理论、数字滤波、无线接收和软件控制的高新技术产品。

电磁感应：

其基本工作原理是：发射机产生电磁波，并将传输信号通过不同的传输连接方式传输到地下金属管道进行检测。

地下金属管道感应电磁波后，在地下金属管道表面产生感应电流，感应电流沿金属管道传播至一定距离。

在电流传播过程中，电磁波通过地下金属管道辐射到地面，使地下管道探测器的接收器在地面探测时，直接在地下金属管道上方的地面接收电磁波信号，通过接收信号强度的变化，可以识别地下金属管道的位置和走向。

实现这一原理的条件：首先，要有一个信号源，它能发送足够的电能，用传输电能在电路中形成电流，并在电流流动过程中在线路周围产生磁场；其次，应该有一个能够接收这个特定磁场的电路，并以电信号的形式显示磁场的变化过程。

步进电压：

首先，确保线路中的电能流向地球（泄漏点），在地球周围形成电场。它以泄漏点为中心，以电位的形式展开。同一圆的电势相等。其次，应该有一个电路，可以检测电位差和测量等电位的周长。圆圈的中心是泄漏点（电缆故障点）。这是仪器步进电压不动点的理论基础。
