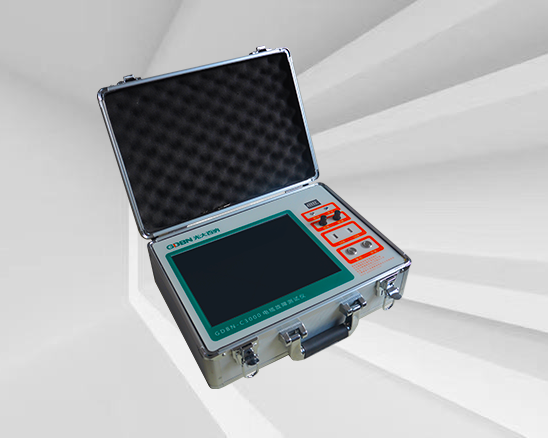

电缆故障测试仪如何查找电缆走向和估测电缆

电缆故障测试仪是如何查找电缆走向和估测电缆埋设深度的呢？

将测试系统输出电缆芯线接电缆的一相，地线接电缆地线（铅包）。（如果故障相的电阻值很低，可在输出地线和电缆地线间串接一个几百欧姆的电阻。）先将输出电位器调到最小，打开电源再将幅度旋钮调整到适当的位置，此时仪器输出一个15KHZ正弦信号，此信号在电缆周围产生电磁场，调整路径信号接收器的“音量”和“微调”旋钮，使耳机里的声音清晰、悦耳，即可寻测电缆路径和估测电缆埋设的深度。

 1、寻测电缆路径

 当探棒处于电缆上方B点时，探棒的线圈与电场平行，线圈没有切割电力线，线圈中的感应电流小，这时耳机中几乎没有声音。而当探棒在A点或者C点时，耳机中的声音较大。

 由声音较小的点所连成的线即为电缆的路径。

 2、估测电缆埋设深度

 将探棒在电缆上方B点右倾斜45○，然后垂直于电缆走向后退，当退到A点时，探棒正对电缆，此时耳机的声音较小。

 B点到A点的距离，也就是向后退的距离即为电缆埋设的深度。
