电缆故障检测之前该如何对故障分类

时间:2023-01-14 14:00:31 来源:本站 点击:260次

电缆故障检测之前该如何对故障分类

众所周知,电缆故障检测仪可以在不破坏地面表层的情况下 ,精准快速地测量出地下各类管道和电缆的走向、深浅、大小和位置。这在之前的文章中已经详细给大家介绍过了。今天我们要来看看电缆故障部位是如何进行分类的,感兴趣的朋友们可以好好了解一下。

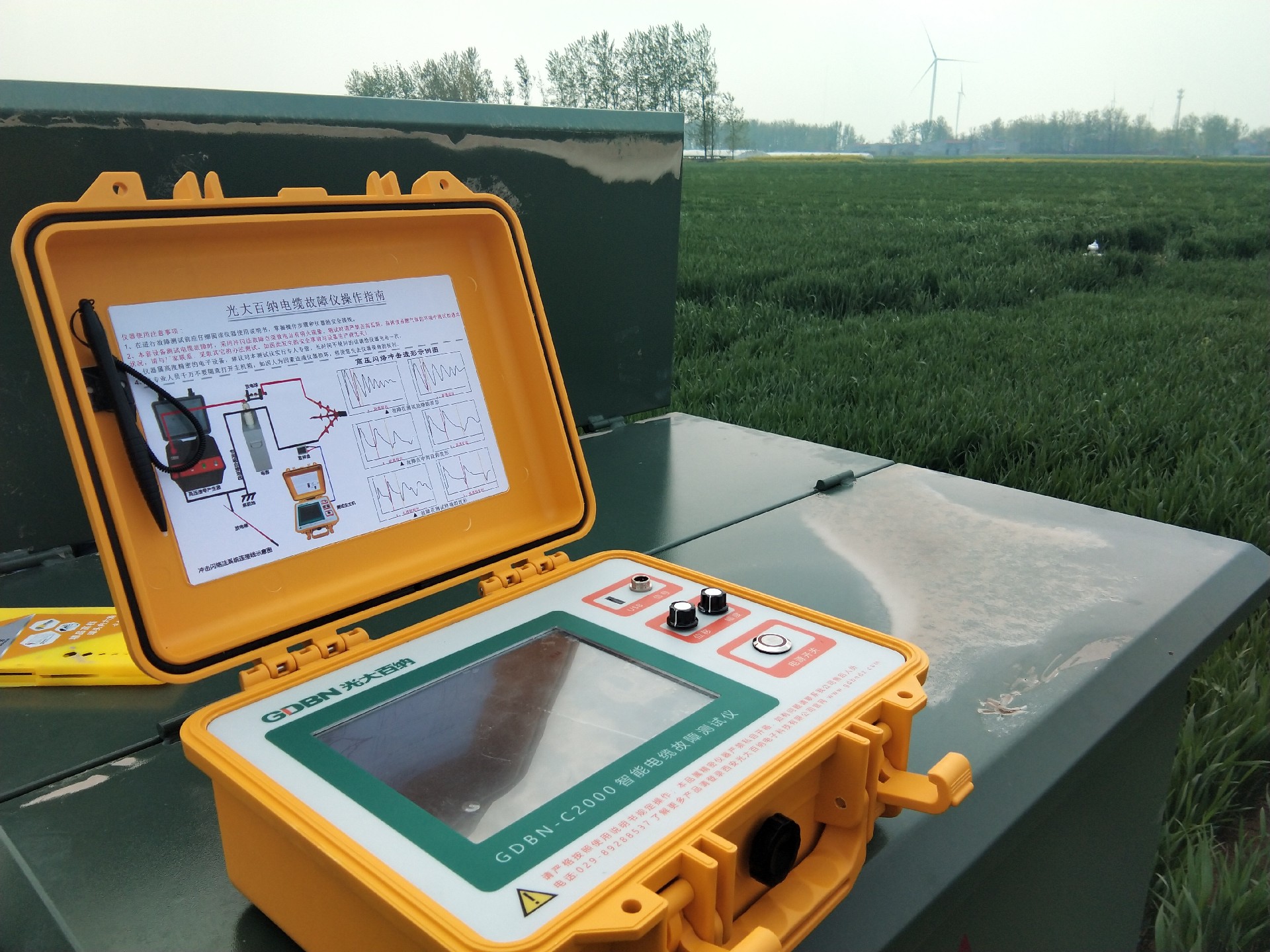

光大百纳电缆故障测试仪



根据电缆故障部位进行分类,分析电缆的结构和整体线路。



一、电缆故障可按以下形式分类:


1、主绝缘故障。电缆的导芯线与地面或金属屏蔽层之间的绝缘损坏形成各种性能故障。一般来说,35kV及以下级别的电缆大多是这样的故障。

2、绝缘套故障。一般指电缆金属护套(层)或绝缘护套损坏造成的故障。实际上可以发现的是金属护套在地球之间的绝缘护套故障。这种故障大多是泄漏故障。护套故障只涉及35kV以上高电压单芯电力电缆。

3、主体故障。完整的输电电缆由电缆主体和电缆接头组成,所以电缆故障肯定发生在电缆主体和电缆接头上。电缆主体可能会出现不同性质的故障,主要原因是产品质量和外部因素的损坏。

4、接头故障。使用电缆供电,无论电缆长度如何,都必须有两个终端接头。对于长距离供电电缆或电缆故障修复后,电缆也必须有连接器,即中间接头。通常,电缆故障的相当一部分是接头故障,其性能各不相同,但通常大多数是多相并对泄漏的高阻力故障。


二、根据故障的外观特征或人的直觉分类


从电缆故障的外观特性分析,通常有两种故障类型:

1、暴露性故障。显然,通过人眼观察,可以直接发现故障点,如电缆护层或绝缘层等。这种故障大多是单相或多相对地漏故障。

2、封闭故障。与暴露故障相比,电缆外观完整,电缆外护层和屏蔽无明显损坏痕迹,也可称为电缆内伤。以前封闭故障往往与闪光故障有关,更准确的说是故障两个称谓。因为过去油浸纸介质电缆很多,闪光故障大多是在预试时发现的,而电缆预试过程很短,电压不足以损坏电缆外护层和铅包,所以叫封闭。


三、根据电缆损坏程度进行分类


电力电缆故障后,损坏的严重程度差异很大。我们从寻找故障的角度来分类:

1、单点故障。电缆故障发生在电缆的某个点,无论是单相对、相间、对地还是混合故障,实际上电缆故障多为单点故障。

2、多点故障。与单点故障相比,多点故障是指同一电缆中距离测试端(终端端)不同距离的故障点,在实践中也很常见。

3、大面积或长距离故障。与电缆点故障相比,大面积故障通常是指电缆中某一段绝缘层的损坏,如普通电缆中的大面积湿气故障。

4、质量问题。这不是电缆故障属于电缆故障分类的范畴,但是事实上,在我国经常发现一些用户的电缆在使用了很短的时间之后,出现了整个电缆的主绝缘层电介强度下降,泄漏电流大,表现为泄漏故障。在进行电缆故障检测的时候要注意这一点。

关于电缆故障分类相关内容就给大家介绍到这里了,各位如果想深入了解的话,别忘了关注小编。下次继续给大家介绍电缆故障检测的相关知识。
