带电电缆识别仪功能优点详解

今天西安电缆故障测试仪厂家光大百纳电子和大家聊聊带电电缆识别仪功能优点详解。

电缆的管理、架设、迁移、维护以及故障处理中，经常需要对工作运行中的电缆进行查找与识别，需要识别的电缆环境，从一根到多根相关电缆中找出需要的一条，西安光大百纳电子研发的GDBN-S013带电电缆识别仪可从一束电缆（两条及两条以上）中判别出某根所需的带电或不带电电缆。高低压电缆皆可测量。可适用于10kv电缆及35kv电缆的在线识别，可识别带电工作中的电缆，也可停电识别，准确率100%。并且直流供电，每次充电可待机12小时，非常便携。

带电电缆识别仪同时满足不带电识别仪的所有功能，组成部分由信号发生器和接收识别钳及指示表三部分组成，用接收识别钳信号检测器时其它电缆线上检测到的信号则要小很多且方向相反，通过电表指示幅度及方向，很容易判定被测电缆，该带电电缆识别仪由于有了方向及大小的双重判别。该带电电缆识别仪是一种轻小型、紧凑型、便携式带电电缆识别仪。带电电缆识别仪适用于各种类型的高低压电力电缆的识别。

带电电缆识别仪功能优点

1、 同时兼具带电电缆识别及停电电缆识别两大功能。
2、 运行状态的电缆下在线识别，极大地提高了工作效率，减少了停电所造成的经济损失。不需断开运行电缆两端与配电设备的连接，保证了电气设备的正常运行。
3、 采用间接耦合方式，操作者与电缆不存在电气上的接触，极大程度保证了操作者的安全。
4、 直流供电、每次充电待机时间大于8小时，现场使用非常方便。
5、 带电电缆识别仪具有大钳口ф120适合各种截面积的电缆识别。
6、 数字、光栅、声音三种界面同时提示信号强弱，识别直观。



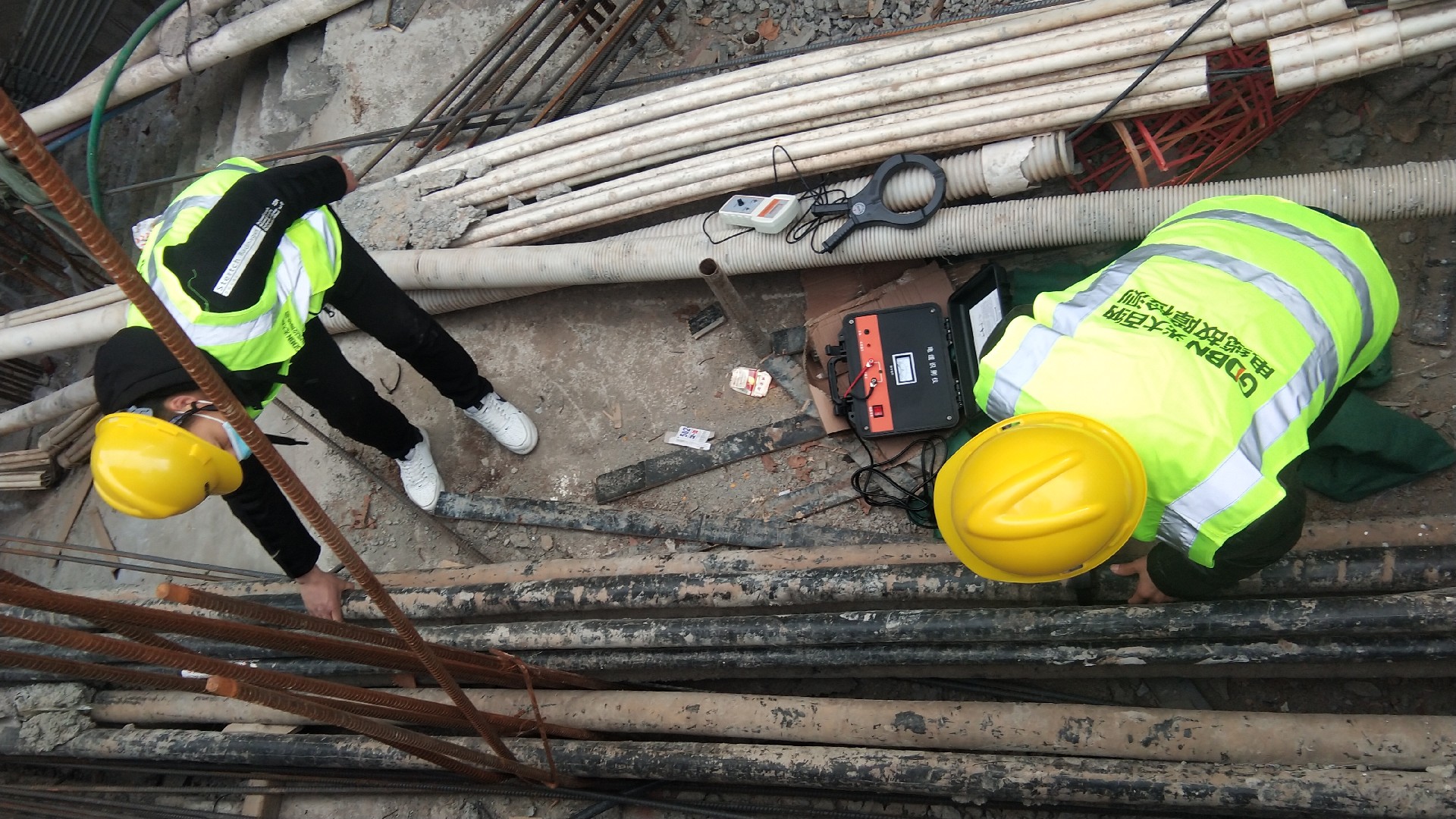

带电电缆识别仪由主机和探测器二部分组成，主机主要产生特殊的脉冲调制信号，加至停运行的被寻找电缆上，由探测器在现场寻找被测电缆，当探测器检测到施加特殊信号的电缆时，探测器发出断续声光提示，探测器上电表指针与施加信号调制频率同步摆动，其它电缆上由于探测到信号太小，通过电表指示幅度与声光信号的强弱很容易寻找出被寻找的电缆。


1.使待寻找电缆处于不带电状态，并找出该电缆的始端。
2.将主机信号“输出A”端子输出夹，夹于被测电缆无故障芯线上。“输出B”端子输出夹，夹于配电室系统地上。
3.将被测电缆两端接地线全部拆掉。
4.将被测电缆终端同同一芯线接于系统地上，而且要接地可靠。接线如图3。
5.接通主机电源，打开电源开关，使主机产生的调制信号送至被测电缆，调节输出，使电流表有指示输出，且不要输出太大。
6.右手食指扣住探测器电源开关，将探测器探头接近被测电缆，同时转换增益开关，使声、光及电表指示达到要求，然后再带探测器到要寻找的位置，同样将探测器接近每一条待测电缆，当寻找到被测电缆时会有很明显的区别，碰到特殊场合通过转换增益开关来提高探测器的可判断性。
