测试波形分析与定标(二）
低压脉冲法测低阻短路故障波形
脉冲法测低阻短路故障，或者将好相非测试端与铠装短接测全长、测速度时，测试波形如图6.2所示：
波形特点：发射脉冲为正脉冲波形，一次反射为负脉冲波形，二次反射为正脉冲波形，三次反射又为负脉冲波形，以次类推。
定光标方法：发射脉冲上升沿与基线交点定为起点，一次反射脉冲下降沿与基线交点定为终点。

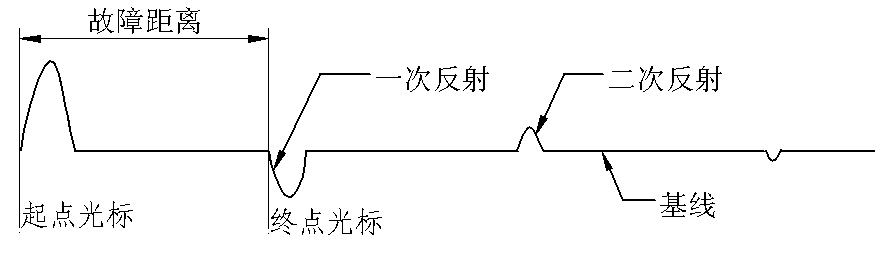

图6.2 低压脉冲测低阻短路故障波形
光大百纳电子科技有限公司
地址：西安市雁塔区科创路3号丽湾蓝岛B幢
联系人：柴经理
电话：18192012768
手机：18192012768
时间：2022-12-16 08:50:01 来源：本站 点击：1267次
脉冲法测低阻短路故障，或者将好相非测试端与铠装短接测全长、测速度时，测试波形如图6.2所示：
波形特点：发射脉冲为正脉冲波形，一次反射为负脉冲波形，二次反射为正脉冲波形，三次反射又为负脉冲波形，以次类推。
定光标方法：发射脉冲上升沿与基线交点定为起点，一次反射脉冲下降沿与基线交点定为终点。
图6.2 低压脉冲测低阻短路故障波形
