电力电缆外护层绝缘故障的测寻-定点

在粗测故障点后，应采用音频感应法和跨步电压法精确定点，因为外护层绝缘等级较低，采用冲击放电声测法会损坏绝缘。

跨步电压法仅适用于电缆敷设于泥土地面内的场合。使用这种方法进行精确定点时，在电缆铅（铝）包对地之间施加一定的直流电压，用检流计沿电缆路径测跨步电压。在护层绝缘损坏点，检流计的示值为零，压降出现谷点，可据此测寻故障点。

在故障点上施加直流电压后，便有电流从故障点流出，经大地向电缆两端流去，因此，在故障点的前后，压降的极性不同。据此，便可判断出测寻人员是靠近还是远离故障点。

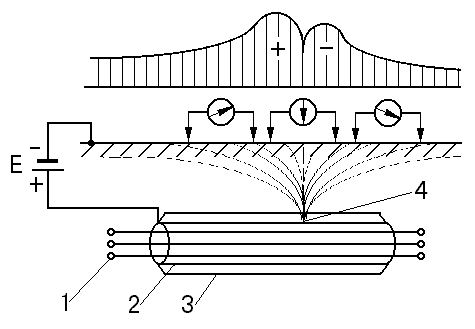

图7.10  用跨步电压法测护层绝缘的故障点

1-电缆芯线；2-电缆铅（铝）包；3-护层绝缘；4-电缆故障点

    用跨步法测护层绝缘故障的接线，如图7.10所示。
