电缆故障定点之跨步电压法

1．跨步电压法应用范围

对于直埋电缆的故障点处护层破损的开放性接地故障，可以用跨步电压法查找故障点。

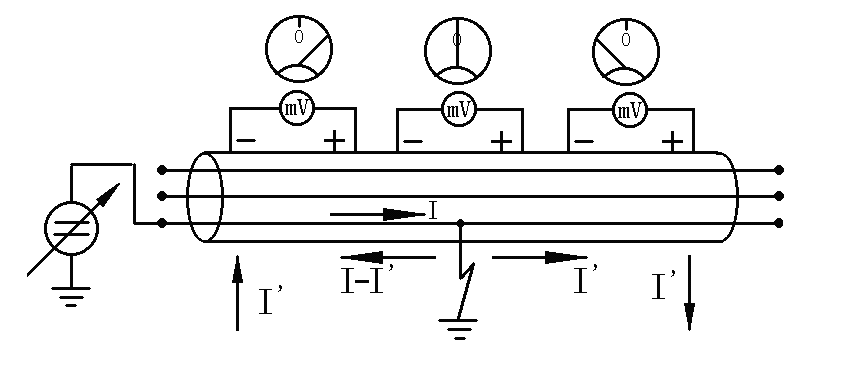

图7.7 用跨步法测电缆故障位置

2．定点原理与查找方法

如图7.7，从一端在故障相与大地之间加入高压脉冲信号，那么在故障点上方的大地表面上就会出现喇叭形的电位分布，沿电缆走向用高灵敏度的电压表测量大地表面两点（用电压表的两个探针插到地上）的电压变化。在故障点前后电压的极性是不同的，即电压表指针的摆动方向是相反的，当两个探针等距离跨在故障点的正上方时指针不会摆动。根据这个原理就可以找到故障点的位置。

3．注意事项

① 跨步电压法只能查找直埋电缆的开放性接地故障，不能查找封闭性的故障和其他敷设方式的电缆故障。

② 在故障相和大地之间加入的是高压脉冲信号，电缆金属护层两端的接地线必须解开。

③ 加高压时金属护层瞬间是带压的，护层表面其他破损的地方也可能会在地表上产生跨步电压分布，所以用跨步电压法进行故障定点时，一定要参照测试到的故障距离，否则找到的地方将可能不是真正的故障点。

④ 测试过程中两个探针的前后位置必须始终保持不变。
