音频感应法-测寻故障的方法
① 电缆相间短路（两相或三相短路）故障的测寻方法
用音频感应法探测相间短路（两相或三相短路）故障的故障点位置时，向短路线芯通以音频电流，在地面上将接收线圈垂直或平行放置接收信号，并将其送入接收机进行放大。根据第5.1节的介绍，地面上的磁场主要是两个通电导体的电流产生的，并且随着电缆的扭距而变化；因此，当探头在故障点前沿着电缆的路径移动时，会听到声响有规则的变化，当探头位于故障点上方时，一般会听到声响增强，再从故障点继续向前移动时，音频信号即明显变弱甚至是中断，见图7.5。因此，在声响明显变弱或中断的点即是故障点。
相间短路及相间短路并接地故障的故障点位置，用音频感应法测寻比较灵敏。

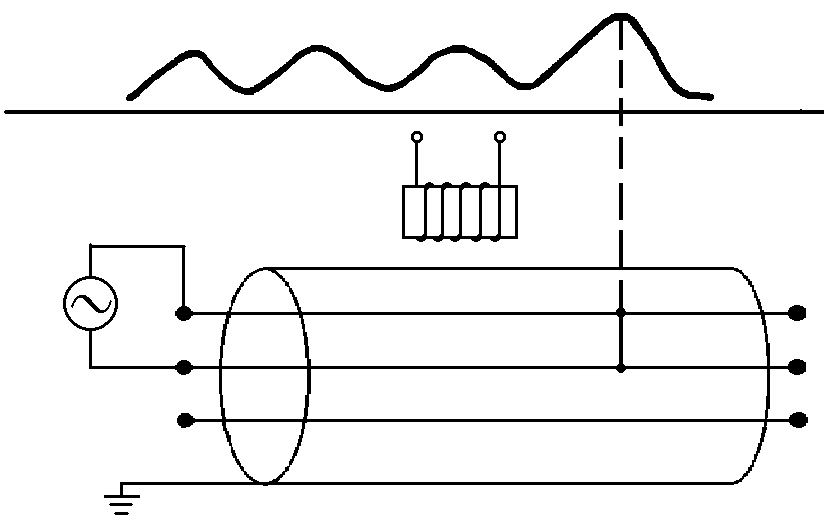

图7.5 用音频感应法探测电缆相间短路故障
② 单相接地故障测寻方法
测寻单相接地故障点位置时，将音频信号发生器接在故障相导体与金属护层之间，对端的接地线一定要解开。
向短路的线芯和金属护层之间加入音频电流时，地面上的磁场主要是电流I/产生的，I/是电缆护层对大地的泄漏电流、故障点处带电线芯与大地的回路电流和护层通过接地点与大地之间的回路电流共同组成的；因此当探头在故障点前沿着电缆的路径移动时，在故障点之前会有规律的、强度相等的音频信号，当探头位于故障点上方时，声音会突然增强数倍，再从故障点继续向前移动时，音频声音又会明显变弱，如图5-15所示。因此音频声音信号明显增强的点就是故障点。之所以过了故障点后音频信号还会存在，而不是消失，主要是因为有金属护层对大地的泄漏电流和线路中分布电容的存在。
实际上，由于干扰，使用音频感应法查找接地故障是比较困难的，这点应注意。
③测寻埋地电缆故障点应注意的几个问题
i.在电缆周围存在铁磁体时，接收线圈中收到的信号可能较强，但这并不反映故障点情况。
ii.在电缆接头处，往往接收线圈中能明显地收到强信号。
iii.电缆的各部分如果埋得深浅不一，接收线圈中收到的信号强弱也不一样，埋得浅的地方接收到的信号强。

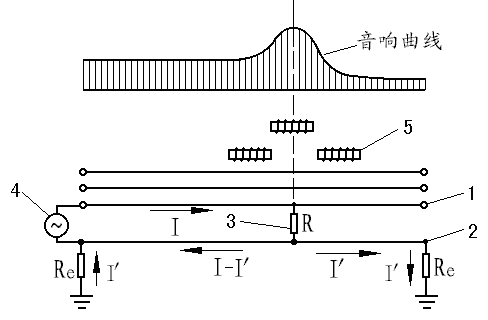

图7.6 音频法测寻单相接地故障原理
1-电缆线芯；2-铠装；3-故障点；
4-音频信号发生器；5-探头
