GDBN-C2000型电力电缆故障测试仪(以下简称C2000)是继GDBN-1000 型电缆故障测试仪后的又一新产品。它具有低压脉冲、脉冲电流和二次脉冲三种电力电缆故障测距方法，可测所有类型的电力电缆故障。

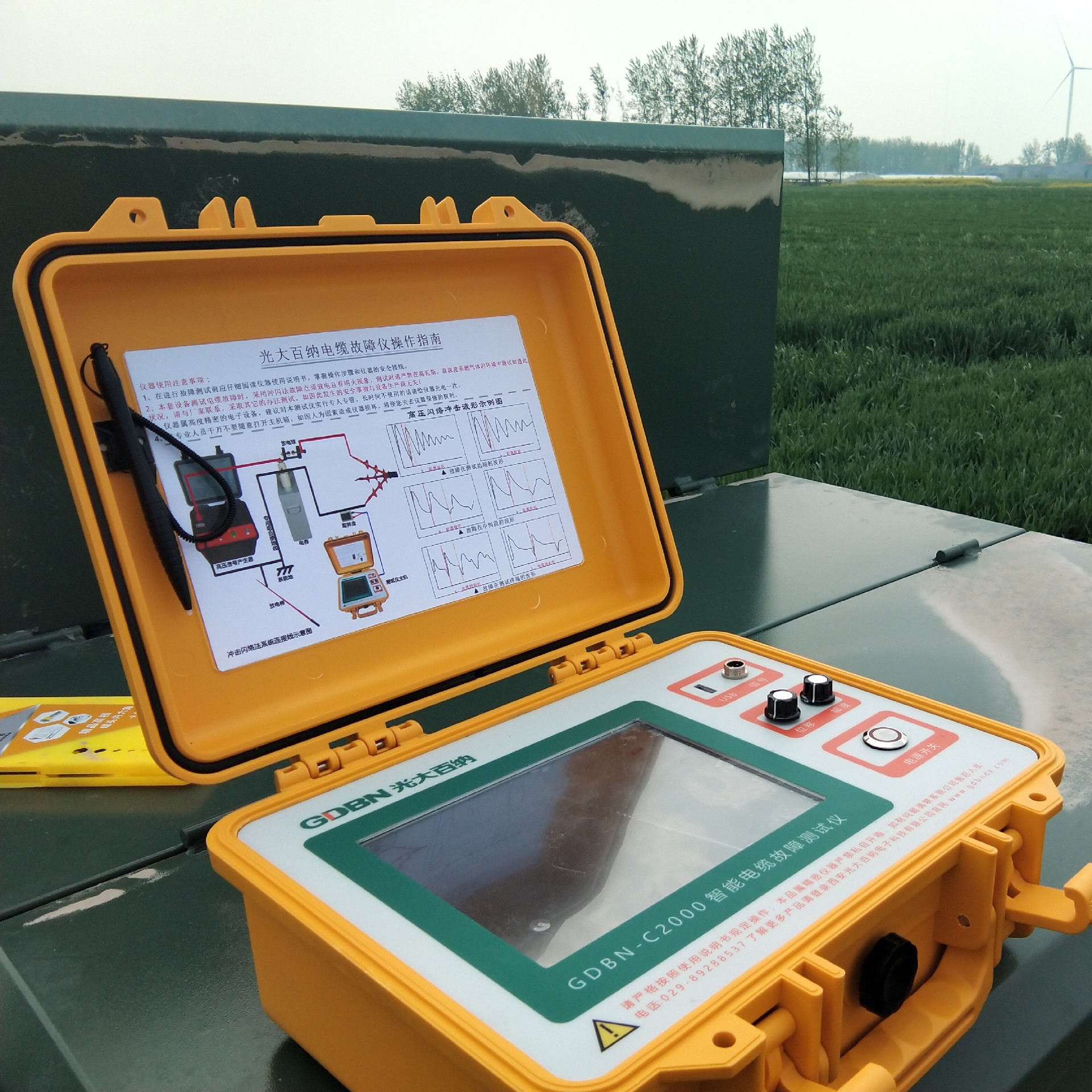

GDBN-C2000型电力电缆故障测试仪
1.产品概述
GDBN-C2000型电力电缆故障测试仪(以下简称C2000)是继GDBN-1000 型电缆故障测试仪后的又一新产品。它具有低压脉冲、脉冲电流和二次脉冲三种电力电缆故障测距方法，可测所有类型的电力电缆故障。其中低压脉冲测距方法可以实现自动测试;新增加的二次脉冲测距方法在高压信号发生器和二次脉冲信号耦合器的配合下，可用来测量电力电缆的高阻和闪络性故障的距离，波形更简单，更易识别。同时C2000增加了波形存储和联机打印功能。更加方便了测试资料的管理。
2. GDBN-C2000型电力电缆故障测试仪仪器的结构
如图1-1所示为C2000型电缆故障测试仪的面板示意图，面板上的各个按键、开关、旋钮及插孔功能如下。

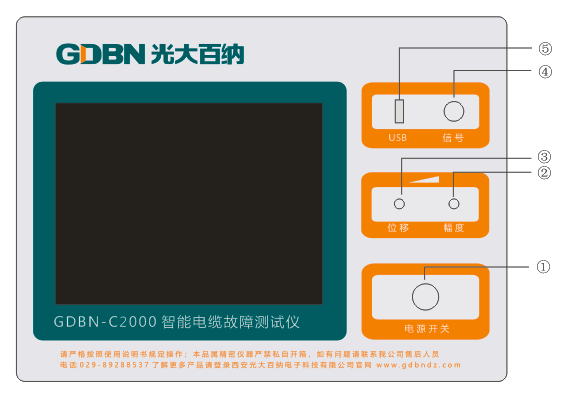

图1-1 .GDBN-C2000型电力电缆故障测试仪面板
功能键区 配合液晶上显示的功能键名，对仪器进行各种控制。
① 开关按键：按下自锁接通电源，再按解锁断开电源。开机2分钟无任何操作时，屏幕将变暗进入屏保节能状态。
② 幅度旋钮：顺时针旋动幅度增大；逆时针旋动幅度减小。（需采样刷新才有变化）
③ 位移旋钮：顺时针旋动中值向上走动；逆时针旋动中值向下走动。（需采样刷新才有变化）
④ 信号端口：航空插座，用于连接采样线。
⑤ USB端口：用于连接专用外接设备导出数据。3、 GDBN-C2000型电力电缆故障测试仪产品的新特性：
基于TDR技术实现的多次脉冲核心技术，彻底改变了传统的测试方式，使得原来较难解决的高阻故障波形阅读问题从根本上得以解决，经过多次脉冲产生器可以将任何复杂的高阻波形转化为非常熟悉又便于识别的低压脉冲短路故障波形，彻底解决了长期以来用户不会识别复杂高阻故障波形的难题，使关键的粗测水平得以质的提升。
GDBN-C2000型电力电缆故障测试仪采用了国际最高水平的时域反射（TDR）技术，故障波形自动判距、简单明了，使用方便愉快；整机采用工控塑料机箱，小巧精致，易携带；人机界面友好，即使非专业人员操作，依然可以很快熟悉并使用，高效、准确的完成电缆故障测试工作。
GDBN-C2000型电力电缆故障测试仪是利用多次脉冲法技术完成测试的重要组成设备，其采用阻容特性，“暂时存储”部分冲击能量。将冲击高压信号引导到故障电缆的故障相上，瞬间又将“存储”的部分能量再次施加到故障电缆的故障相上，保证故障点充分击穿，形成并延长故障点击穿后的电弧和持续时间，同时产生一个触发并启动多次脉冲自动触发装置和TDR电缆故障综合测试仪（根据TDR测试方法选择，可分别测试三次脉冲波形和多次脉冲波形）。
