警告：为确保人身安全，对已确定的电缆，在维修开锯前，一定要刺扎试验。（图片仅供参考，以实物为准）

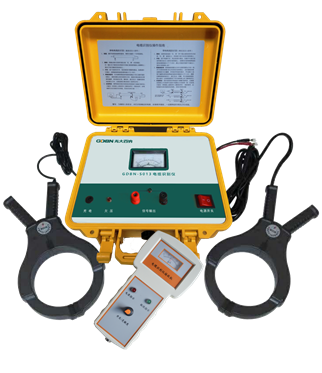

一、仪器外形及功能介绍

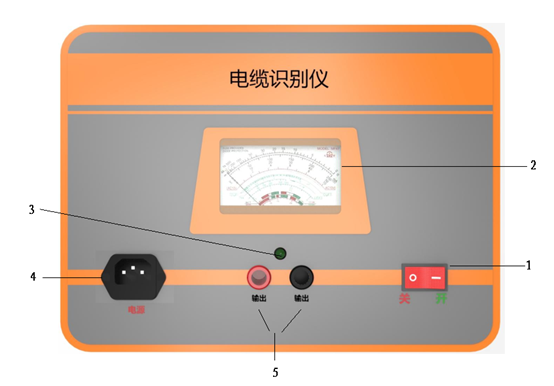

（一） 电缆识别仪发射机面板如图所示：
图 识别仪发射机面板图（新旧款式面板功能相同）
功能介绍
1、电源开关：控制整机电源的通断。
2、表头：指示输出信号电流的大小。
3、指示灯：识别仪工作输出状态指示灯。
4、电源输入插座或充电口：用仪器所配专用电源线，输入220V、50HZ交流电源。仪器使用时，应独立使用三孔电源插座，插座接地线就近直接接地。
仪器使用5A保险丝，损坏时应换同规格保险丝。
5、黑接线柱：用配套的黑色测试线插入此插孔，另一端测试夹接系统地；
红接线柱：用配套的红色测试线插入此插孔，另一端测试夹接被测试电缆的芯线。

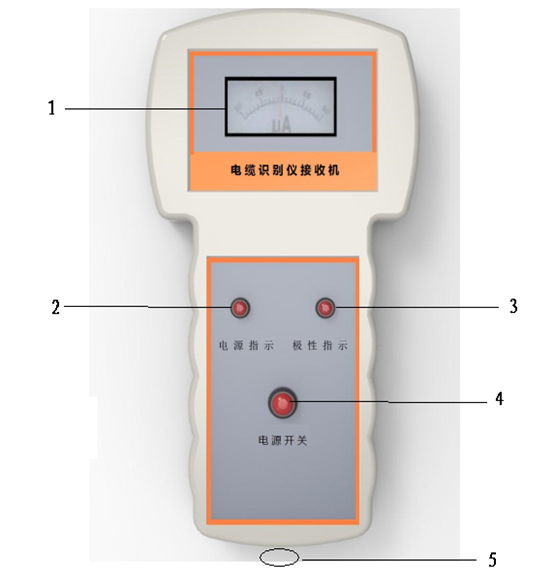

(二) 电缆识别仪接收机面板示意图如图所示：
图3-2 电缆识别仪接收机面板图
功能介绍
1. 表头：指示接收信号幅度的大小与极性。
2. 电源指示灯：电源开关接通时，指示灯亮。
3. 极性指示灯：当识别正确时，该指示灯亮。
（呈现出与发射机一致的周期性亮、灭变化）
4、电源开关：控制接收机内部电源的接通与关断。
卡钳插座：接收机与接收卡钳连接插头。
二、仪器性能指标
发射机：
1. 最大脉冲峰值输出电流：25A
2．脉冲重复频率：1次/2秒
3．电源电压：AC220V(±10%)
4．重量： 8kg
接收机：
1．接收机灵敏度： 40dB
2．电源：两节5号电池
3．重量：0.2kg
三、接线方式
1. 直连法（不带电电缆的识别）
⑴ 将被识别电缆终端的任意一好相与系统地短接。在始端将钢铠与系统地断开。

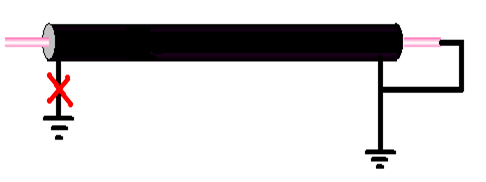

测试步骤一 欲识别电缆测试前连线处理
⑵ 将红夹子线一端接到发射机的红接线柱上，另一端接至被识别电缆的相线上，黑夹子线一端接到发射机的黑接线柱上，另一端可靠地接到系统地上。
【注】红、黑两夹子之间的回路电阻要小于2.5KΩ。

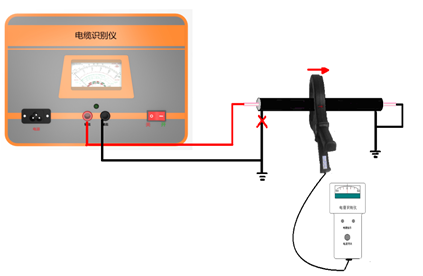

测试步骤二 测试前仪器接线
⑶ 打开发射机电源开关，观察电流表指示。一般情况下，表针摆动满度的2/3即可。
⑷基准信号的读取：接收卡钳与接收机相连，打开电源开关；在待测电缆始端将接收卡钳就近卡在已接好线的电缆上（如果卡不到电缆上，可以卡住红色输出线）；接收卡钳箭头指向电缆始端（指向发射机）；这时应观察到接收机电流表指针向右偏摆，呈现出与发射机电流表指针一致的周期性摆动，同时极性指示灯呈现亮、灭周期性变化并伴有蜂鸣声；请记住这一现象和接收卡钳的箭头方向，这就是我们要读取的【基准信号】。。时可携带接收机至测试现场进行测试作业。
⑸识别判定：携带接收机到识别现场对电缆进行准确识别判定。只能在一条电缆上读取到与【基准信号】一致的信号，此电缆即为待识别的目标电缆。否则识别有问题！！！（如图2）
测试步骤三 不带电电缆识别工作判别
警告：为确保人身安全，对已确定的电缆，在维修开锯前，一定要扎钉试验。
2、耦合法（带电识别）
⑴ 接发射源：
发射卡钳的红、黑两个接线插头接在发射源对应的两个红、黑接线柱上，将发射卡钳卡在被识别电缆上。发射卡钳上的箭头指向电缆终端。
⑵ 核对方向：

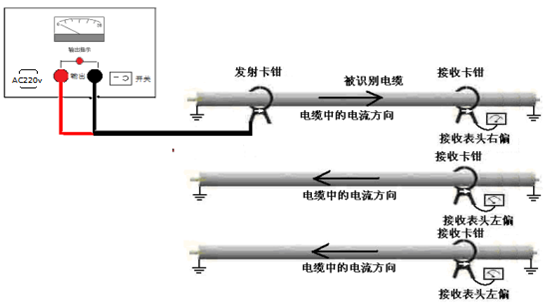

在距发射卡钳两米（左右）以外的被识别电缆上，用接收卡钳卡住该电缆，其卡钳上的箭头一定要指向电缆终端。此时接收机电流表指针一定是向右偏转，同时有声光指示。如果将接收卡钳的箭头指向发射源端，将不会有声光提示，而且电流表头指针向左偏转。此时可将接收机拿到现场使用，注意卡钳箭头方向始终指向电缆终端。
⑶ 识别：
在识别点，用接收卡钳对各条电缆进行识别。在进行识别时，一定要将接收
卡钳上的箭头始终指向电缆的终端方向，逐条电缆进行卡测。在被识别电缆上，接收机表头指针一定是向右偏转，同时声光报警。而在其余电缆上，接收机电流表头指针一定是向左偏转，没有声光报警。当接收卡钳卡住某一电缆时，接收机电流表头指针向右偏转，同时有声光报警提示的，就是要寻找和识别的那条电缆。

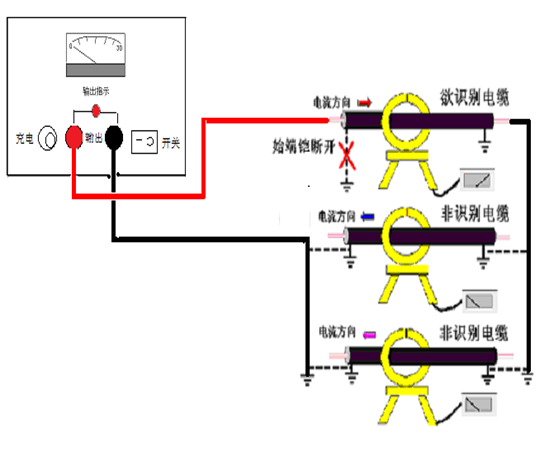

带电电缆识别工作判别
警告：为确保人身安全，对已确定的电缆，在维修开锯前，一定要扎钉试验。
四、注意事项
1、本仪器属于精密设备，在运输和使用过程中，一定要轻拿轻放，以免损坏。
2、仪器使用前，需仔细阅读使用说明书，核对电流方向。
3、被测电缆的两头（始端头、终端头）接地线必须可靠连接，才能保证测试结果的可靠性。
4、仪器在使用中如果发生故障，请及时与厂家联系，千万不要擅自拆卸检修。由于用户的擅自拆卸检修原因造成仪器的损坏，将失去保修的权利。
5、本仪器保修期12个月
