电缆检测专用高压信号发生器

时间:2022-11-09 09:03:11 来源:本站 点击:272次

专用高压信号发生器

我国现场上使用的电缆故障测试高压设备是分散式的,由自耦调压器、升压变压器、硅堆、电容、球间隙以及监视仪表等组成,存在以下问题:

    1) 每次使用时人工接线、查线,费时且十分不方便。

    2) 通过改变球间隙大小(改变球间隙放电电压)来改变施加到电缆上去的冲击高压,只能大体估计大小,不能准确控制冲击高压的幅值,而且放电时间间隔亦不可调。

    3) 改变接线或人工调节球间隙时,每次均需人工放电,费时间,且不安全。

    4) 无隔音措施,球间隙放电噪声大。

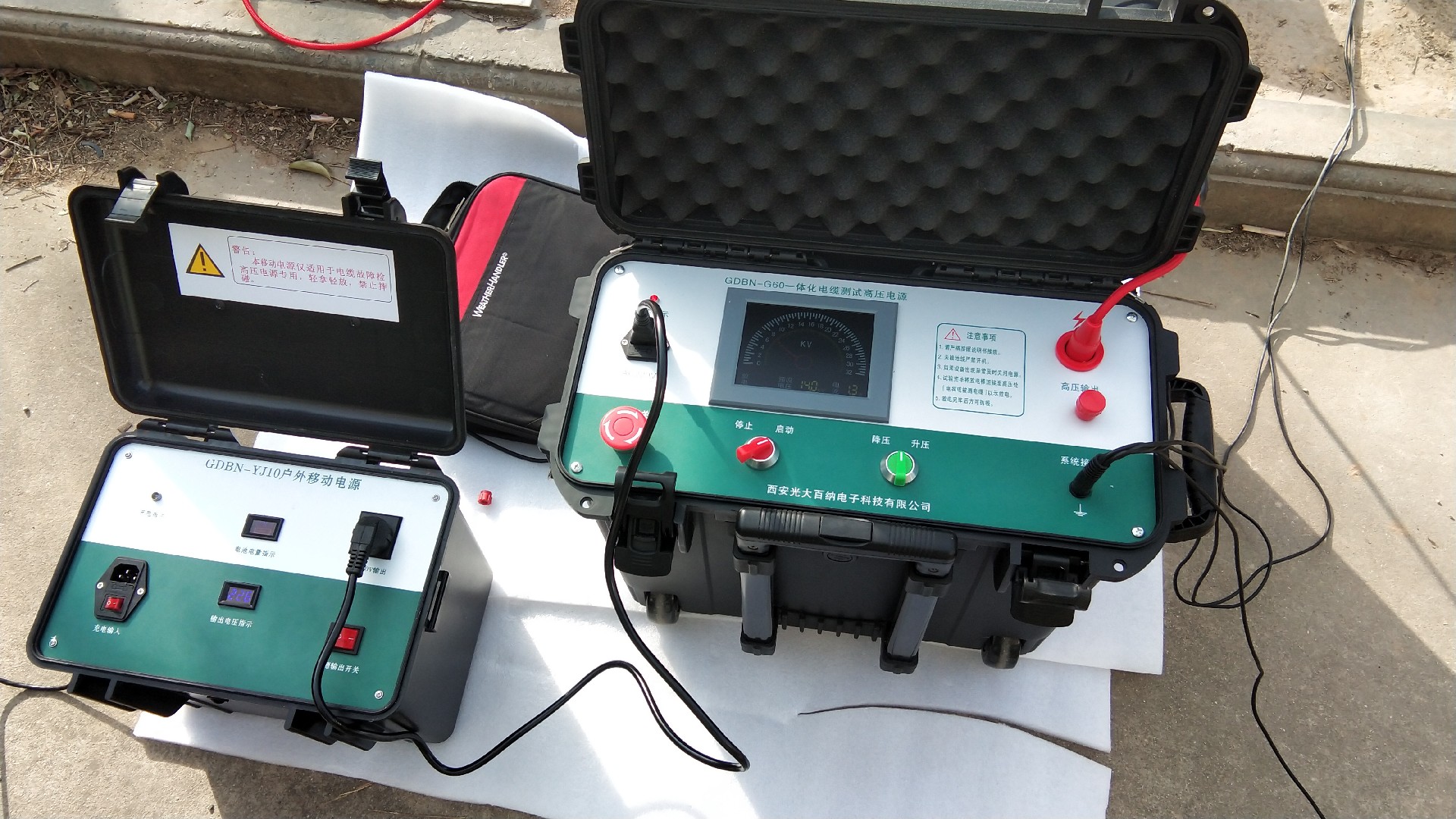

高压信号发生器

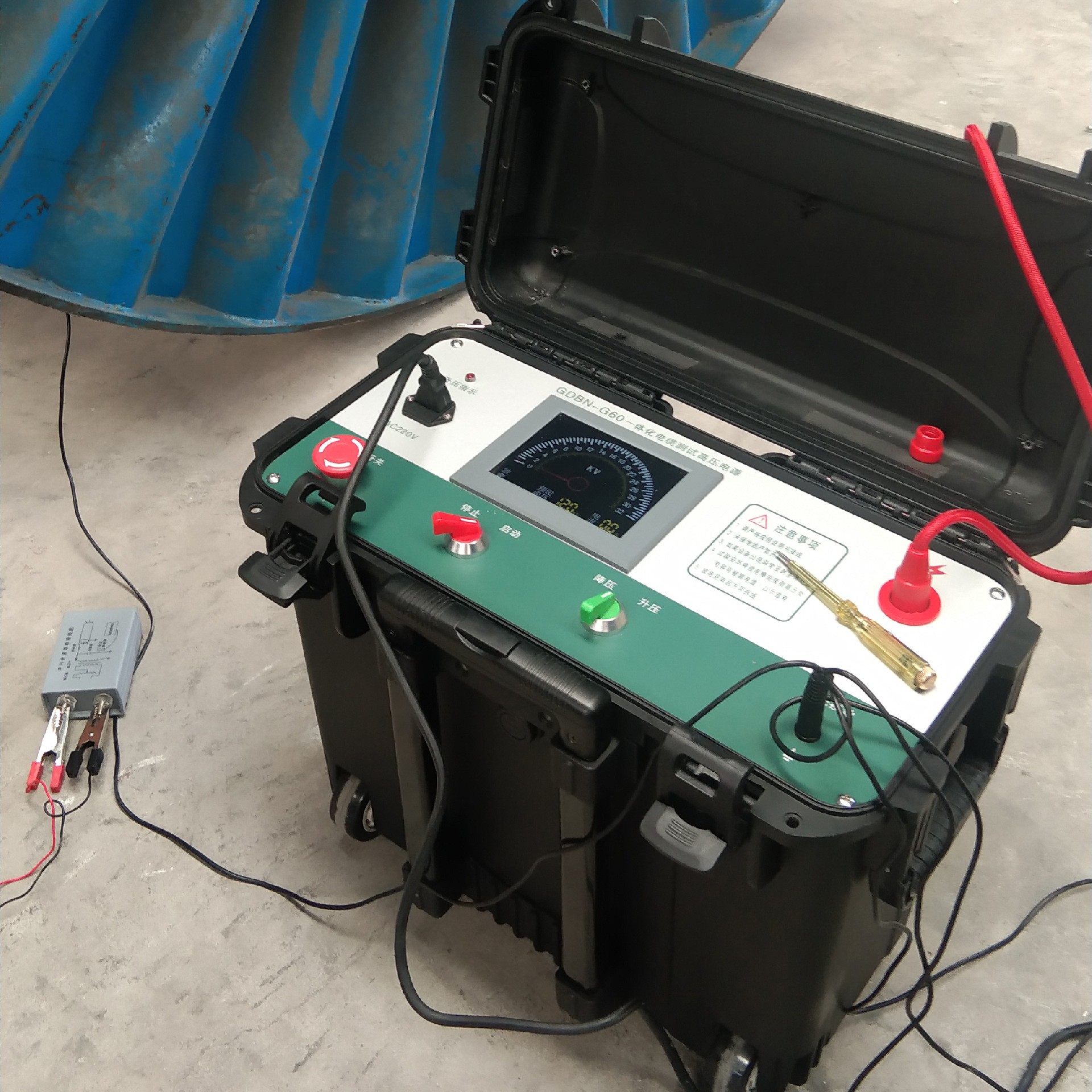

GDBN-G60高压信号发生器


专用的电缆故障测试高压信号发生器是为克服以上问题所设计的,有以下特点:

    1) 设备集装了调压器、升压器、高压硅堆、电容器等,避免了每次使用时,在这些设备之间人工接线。

    2) 使用触头代替球形放电间隙,可预先把储能电容上电压调整到任意预定值,启动电磁铁,带动可移动触头与静触头接触,把电容上能量释放到电缆上去。有消音措施,产生放电噪声小。

    3) 具有周期性连续冲击放电功能,即对电容进行持续充电,每隔一定的时间(3s~10s可调)后,触头自动闭合一次,电容上电压施加到电缆上去,使故障点放电,并重复进行。该方式特别适用于故障定点测试。

    4) 在电源关闭或停电时,自动对储能电容放电。

电缆故障测试高压信号发生器



使用专用高压信号发生器,可大大加快电缆故障测试速度。由于避免了人工接线不恰当造成的仪器记录波形的不规范,使故障测距结果准确可靠。在故障定点时,因连续两次放电的时间固定,有利于区别电缆故障放电引起的振动与环境干扰。
